ZONT H-1V NEW – обновленная версия легендарного термостата ZONT H-1V.
В приборе теперь 2 вида связи – Wi-Fi и GSM (4G). Для подключения оригинальных устройств ZONT к термостату на удаленном расстоянии добавлен профессиональный интерфейс RS-485. В специальные входы возможно подключить помехозащищенные температурные датчики типа NTC (1 шт. входит в комплект).
Обновленная версия популярного термостата H-1V для газовых и электрических котлов
Отопительный термостат ZONT H-1V NEW предназначен поддерживать температурные условия в доме для комфортного проживания. Он контролирует и управляет работой котла из любой точки мира через личный кабинет веб-сервиса или мобильное приложение ZONT. Команды управления, настройки режимов возможно отправлять с телефона, планшета или ПК. Мобильное приложение бесплатно и доступно для скачивания на iOS и Android.
ZONT H-1V NEW регулирует работу котла в режиме нагрева в соответствии с заданными параметрами. Прибор контролирует техническое состояние котла и сигнализирует о его неисправности, при возникновении внештатных ситуаций или отключении напряжения питания.
10 индивидуальных режимов отопления дома включают настройку работы по расписанию, учитывают уличную t° (ПЗА) и время суток. Записывается и сохраняется история событий.
Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 12 часов и передавать информацию от подключенных к нему проводных датчиков.
ZONT H-1V NEW проводит мониторинг дополнительно подключенных датчиков различного назначения (протечки воды, утечки газа, охранных и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 10 проводных и 40 радиодатчиков).
Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.
Управление котлом по цифровой шине
Термостат обеспечивает расширенные возможности управления системой отопления, если подключается к котлу по цифровому интерфейсу. Доступно управление котлами, имеющими один из перечисленных протоколов: OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Wolf, Rinnai, Arderia, EMS+, Modbus. Для подключения требуется адаптер цифровой шины (приобретается отдельно).
При цифровом способе управления термостат не включает/выключает котел, а модулирует его мощность, плавно изменяя температуру теплоносителя.
Подключение к внутреннему протоколу котла также обеспечивает автоматический контроль его состояния. Вы получаете расширенную информацию о работе котла, в случае ошибки и аварии – коды и расшифровки события (при релейном управлении только уведомление, что произошла авария, без расшифровки).
Подключение по цифровой шине обеспечивает:

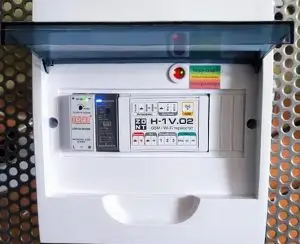

Индикация в монтажном боксе
Установите Глазок для контроля индикации после монтажа термостата в бокс, чтобы контролировать световой сигнал индикатора прибора.
Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.
С отопительным термостатом ZONT H-1V NEW:
— вы можете быть уверенным в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!
Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Основное питание | Внешний источник стабилизированного питания напряжением 10 — 28 В постоянного тока |
Резервное питание | Встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
Потребляемая мощность | Не более 6 Вт |
Каналы связи |
Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n
GSM — резервный:
|
Поддерживаемые интерфейсы |
RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);
K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) |
Поддерживаемые адаптеры
Для расширенного управления котлом по цифровому протоколу |
Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf
Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровой шины EMS+ Адаптер цифровой шины Modbus |
Релейный выход |
1 шт., используется для релейного подключения котла
Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А |
Аналоговый вход | 1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата) |
Аналоговые входы NTC |
2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте).
Характеристики Входа:
|
Датчики температуры |
Проводные
Беспроводные — До 40 шт.
|
Датчики охранные и информационные |
Проводные
Беспроводные
|
Артикул | ML00005890 |
Код | 339741 |
Производитель | ZONT |
Страна | Россия |
Корпус | Пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
Габаритные размеры | 90,2 х 71 х 57,5 мм; 4 DIN |
Вес брутто | 0,2 кг |
Класс защиты | IP20 по ГОСТ 14254-2015 |
Диапазон рабочих температур | Минус 25 ⁰С — плюс 70 ⁰С |
Максимально допустимая относительная влажность | 85 % |
