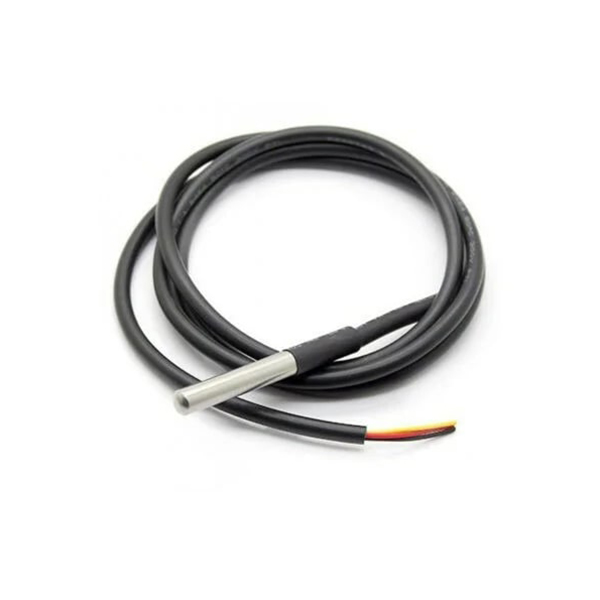

Датчик температуры теплоносителя/уличный

Особенности подключения и использования:

• Подключаются в шлейф параллельно. Всего можно подключить до 10-ти шт
• Удаленность последнего датчика в шлейфе не может превышать 100 м
• Максимально допустимое расстояние датчика от шлейфа 0,7 м
• Минимально допустимое расстояние между точками подключения датчиков в шлейфе 0,2м
• Нельзя подключать датчики в одну точку
• Нельзя прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения
• Датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников

Датчик трехпроводной, но подключается по двухпроводной схеме:

Необходимо соединить вместе черный и красный провод и подключить их к минусовому проводу шлейфа, желтый провод подключается к сигнальному (плюсовому) проводу шлейфа (см. рекомендуемые подключения на приведенных ниже схемах).

Рекомендуется крепить к трубе отопления с помощью стяжки (хомута).
