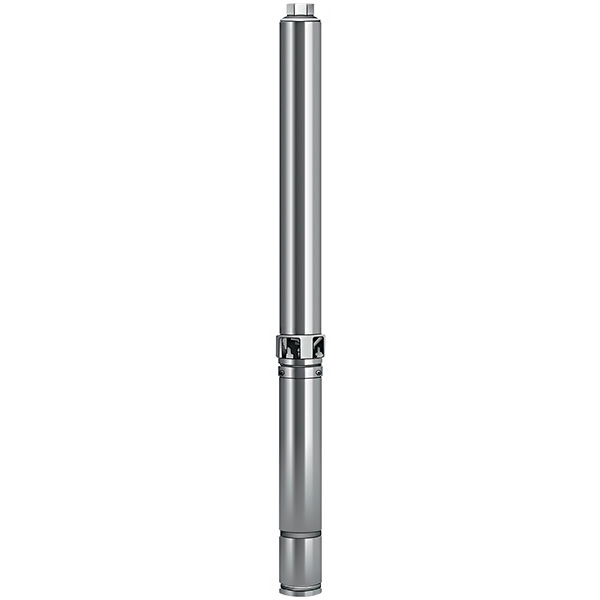

Waterstry 4" STS 1814 1х220V 1,1kW скважинный насос (встроенный конденсаторный блок)

Waterstry 4" STS 1814 1х220V 1,1kW скважинный насос (встроенный конденсаторный блок)

Четырёхдюймовый погружной скважинный насос Waterstry STS предназначен для перекачивания из скважин, диаметр которых не менее 100 мм, чистых, химически неагрессивных жидкостей без длинноволокнистых включений. Основные сферы применения: снабжение питьевой водой из глубоких скважин, сельскохозяйственное орошение и водоснабжение животноводческих ферм, коммунальное и промышленное водоснабжение, повышение давления в системах водоснабжения.

STS состоит из насосной части, включающей в себя определённое количество ступеней — рабочих камер, последовательно повышающих напор на нагнетательном патрубке. Каждая камера содержит рабочее колесо, диффузор и корпус из нержавеющей стали. Финишная ступень снабжена обратным клапаном и выходным отверстием с внутренней резьбой. Перекачиваемая жидкость поступает в гидравлическую часть через отверстие в переходном фланце. Рабочая камера надёжно защищена от песка, продуктов бурения и других инородных предметов специальным сетчатым фильтром. Гидравлическая часть конструктивно выполнена по схеме с плавающим рабочим колесом, что снижает требования к величине пускового крутящего момента и уменьшает абразивное воздействие песка в воде. Соединение между электродвигателем и насосом выполнено в соответствии со стандартом NEMA.

Среди преимуществ Waterstry STS  следует отметить: высокий КПД, экономичность, превосходная прочность, износоустойчивость и долговечность изделия за счёт применения в конструкции новейших технологий и материалов, вал из шестигранного нержавеющего прута, усиленные рабочие колёса из норила и диффузоры из армированного поликарбоната, перфорированный фильтр из нержавеющей стали, обеспечивающий дополнительную жесткость конструкции, подшипники из фторопласта, наличие обратного клапана для предотвращения обратного потока жидкости и смягчения воздействие гидроудара на детали насоса, возможность эксплуатации как в вертикальном, так и в горизонтальном положении, тепловая защита электродвигателяМонтаж

Монтаж

Данные насосы сконструированы специально для работы в скважине. Охлаждение электродвигателя обеспечивается потоком перекачиваемой воды при движении снизу вверх между стенкой обсадной колонны скважины и мотором. Допускается установка скважинного насоса в ёмкость или колодец, но при этом необходимо разместить изделие внутри охлаждающего кожуха, имитируя тем самым условия работы в скважине. Возможен также и горизонтальный монтаж насоса STS, при этом выходной патрубок должен располагаться чуть выше заборного отверстия.

Соединение штатного моторного кабеля электропитания с водостойким силовым необходимо выполнять при помощи установки водонепроницаемой заливной или термоусадочной клеевой муфты (см.раздел «Принадлежности», муфты WATERSTY). Сечение кабеля электропитания подбирается в зависимости от мощности электродвигателя и необходимой длины до источника электропитания (см. соответствующий раздел инструкции к насосу).

Рекомендуется использовать страховочный трос из нержавеющей стали, автоматику отключения насоса (реле давления, пресс-контроль), реле защиты по «сухому ходу» и мембранный бак.

Основным отличием насосов серии STS от SPS является материал рабочих колес и диффузоров, а также конструктивное изготовление корпуса насосной части. В серии STS для изготовления используется норил. Набор рабочих колес и диффузоров помещается в гильзу, которая надежно защищает рабочие элементы насоса. Поверхность рабочих колес и диффузоров, изготовленных из норила, имеет низкую шероховатость поверхности, поэтому гидравлические параметры проточной части довольно высоки.

Для решения задач водоснабжения частного дома вполне достаточно насоса с производительностью не более 5 куб/м, поэтому насосы серии STS (со значением напорных характеристик более чем 30 атм.) полностью удовлетворяют этим требованиям. В данном каталоге представлены все версии 4-дюймовых насосов STS от производителя. Если необходимо получить высокие напорные характеристики с производительностью более 10-12 куб/час, то необходимо выбирать модели SPS.

Скважинный насос STS – погружной центробежный многоступенчатый насос нормального всасывания. Состоит из насосной части, включающей в себя определённое количество ступеней – рабочих камер, последовательно повышающих напор на нагнетательном патрубке насоса. Каждая рабочая камера содержит рабочее колесо, диффузор и корпус камеры.

Финишная ступень насоса снабжена обратным клапаном и выходным отверстием с внутренней резьбой. Жидкость поступает в гидравлическую часть через отверстие в переходном фланце, защищённое от песка, продуктов бурения и других инородных предметов при помощи специального сетчатого фильтра. Гидравлическая часть конструктивно выполнена по схеме с плавающим рабочим колесом, что снижает требования к величине пускового крутящего момента и уменьшает абразивное воздействие песка в воде. В серии STS рабочее колесо выполнено из норила, очень прочного полимерного материала, представляющего собой смесь полифениленоксида (РРО) и полистирола (PS), который был разработан General Electric Plastics в 1966 году.

Соединение между электро
