Штиль ИнСтаб IS20000 (20 кВА / 18 кВт) стабилизатор напряжения

Штиль ИнСтаб IS20000 (20 кВА/ 18 кВТ) стабилизатор напряжения

Инверторный стабилизатор напряжения IS20000 предназначен для защиты от повышенного и пониженного сетевого напряжения оборудования c потребляемой мощностью до 20 кВА/18 кВт, например:

• отопительного оборудования;
• персональных компьютеров и офисной техники;
• систем кондиционирования;
• торгового оборудования.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Принцип работы стабилизатора IS20000 основан на двойном преобразовании энергии, за счет которого обеспечивается:

• мгновенная реакция на малейшие отклонения сетевого напряжения (0 мс);
• бесступенчатая и непрерывная стабилизация напряжения в расширенном диапазоне (90-310 В) и с максимальной точностью (±2%);
• выходное напряжение с идеальной синусоидальной формой;
• бесперебойное питание нагрузки в случае кратковременного пропадания сети (до 200 мс).

Установка и подключение

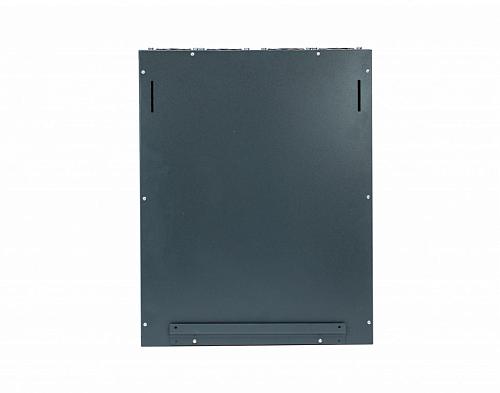

Стабилизатор IS20000 предназначен для крепления на ровной вертикальной поверхности с использованием кронштейна и упора, выполняющего дополнительную фиксацию устройства. Все крепления входят в комплект поставки стабилизатора.

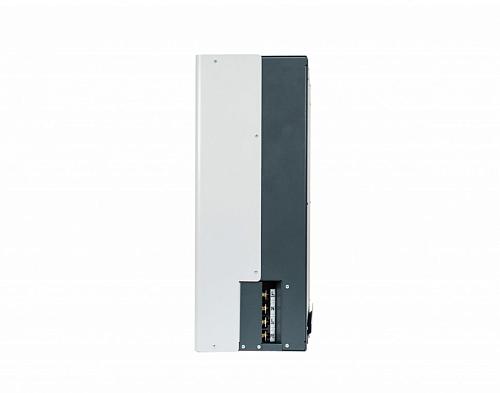

Выводы для подключения входной сети переменного тока и нагрузки представлены в виде клеммных колодок.

Панель управления

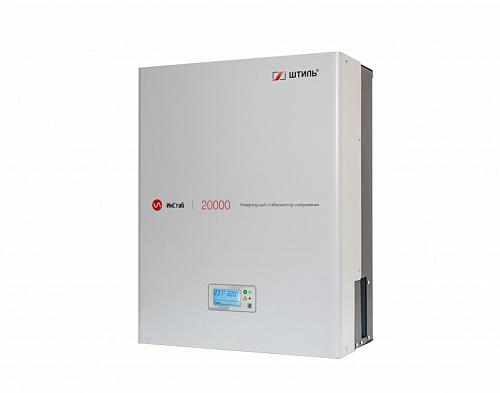

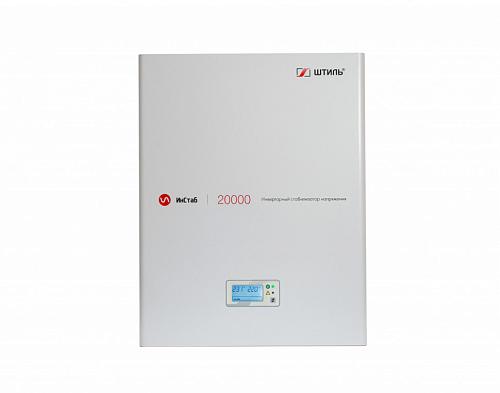

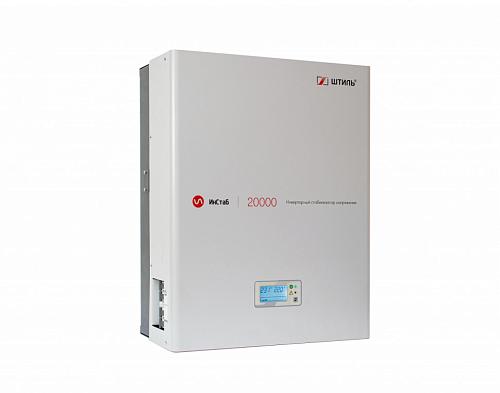

Передняя панель IS20000 оснащена ЖК-дисплеем с кнопкой управления и светодиодными индикаторами, за счет чего удобно отслеживать работу устройства.

Наименование индикаторов:

• «Норма» – светится непрерывно в штатном режиме работы, мигает при переходе на электронный или ручной байпас;
• «Авария» – светится при возникновении аварий: перегрева, перегрузки, короткого замыкания, внутренних неполадок, низкого сопротивления нагрузки или отсутствия сетевого напряжения.

На ЖК-дисплее можно увидеть следующую информацию:

• значение напряжения на входе и выходе;
• уровень загрузки прибора и его внутреннюю температуру;
• потребляемую нагрузкой мощность;
• сообщения об авариях (перегрузка, перегрев).

С помощью кнопки управления можно выбрать необходимую информацию для отображения на дисплее, а также установить значение выходного напряжения (настройка выполняется после переключения на цепь ручного байпаса).

Защита

IS20000 оснащен всеми видами электронных защит (с автоматическим восстановлением работы после устранения причины аварии):

• от предельно пониженного или повышенного напряжения сети (менее 90 В или более 310 В);
• от внутреннего перегрева, перегрузок и коротких замыканий;
• от внутренних сбоев в работе.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц.

В модели IS20000 есть два вида байпаса:

• электронный байпас – срабатывает автоматически при выходе из строя внутренних узлов, перегрузке или перегреве;
• ручной байпас – включается пользователем вручную (на корпусе есть специальный переключатель).

Система охлаждения

IS20000 оснащён комбинированной (конвекционной/вентиляторной) системой охлаждения. При внутренней температуре прибора менее 50 °C вентиляторы в охлаждении не используются и стабилизатор работает абсолютно бесшумно. При внутренней температуре более 50 °C вентиляторы включаются в работу поэтапно: при нагрузке менее 25% запускаются только два вентилятора, при нагрузке более 25%, но менее 50% – четыре вентилятора, при нагрузке более 50%, но менее 75% – шесть вентиляторов, при нагрузке более 75% – все восемь вентиляторов.

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения




Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок




Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования




Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования




Пассивное охлаждение без вентиляторов

Прибор не имеет в своей конструкции движущихся элементов и работает абсолютно бесшумно




Абсолютно бесшумная работа

За счёт естественной системы охлаждения и отсутствия подвижных элементов в конструкции




Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)




Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения




Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора




Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии




Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне




Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора




Удобная индикация

Оповещение о режиме работе стабилизатора, возникших авариях и неполадках сети




Совместимость с генераторами

Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков




Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть




Высокая перегрузочная способность

Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы




Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату




Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
