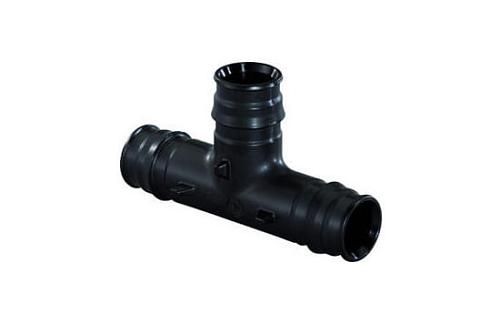

Пластиковый тройник равнопроходной Uponor Q&E PPSU 20-20-20

Пластиковый тройник равнопроходной Uponor Q&E PPSU 20-20-20
 Способность труб Uponor после деформаций принимать заданную при производстве конфигурацию, позволила компании разработать фирменную технологию быстрого монтажа соединений – Quick&Easy (Q&E). Эта методика идеально подходит для всех типов труб PE-Xa, в том числе обустроенных антидифузионный слоем.

Для создания быстрых соединений Quick&Easy используются специальные полиэтиленовые монтажные кольца и большой ассортимент фитингов из ударостойкого термопластика PPSU (полифенилсульфона). Для этих соединительных элементов свойственно наличие ребристых штуцеров, которые предназначены для закладки в расширенную полость трубы с дальнейшей фиксацией монтажным кольцом при помощи опрессовочного инструмента. Потребителям предлагаются разноплановые переходники, соединители, муфты, угольники, водорозетки и коллекторы. Узлы соединений Quick&Easy отличаются полной герметичностью и высокой прочностью.

При необходимости сформировать дополнительное ответвление коммуникаций под прямым углом к основной магистрали применяются тройники Uponor Q&E PPSU, которые могут изготавливаться как в равнопроходном исполнении, так и иметь редукцию на другое сечение трубы. Тройники Uponor Q&E PPSU обустраиваются тремя штуцерами, для формирования соединений с торцами трубопроводов PE-Xa диаметром от 20 мм до 63 мм. При необходимости выполнить переход на другой тип коммуникаций или осуществить присоединения сантехнического устройства, применяются тройники с резьбовой частью в виде внутренней цилиндрической трубной резьбы ½'', ¾'' или 1''.
PPSU-фитинги имеют следующие технические характеристики:

• максимально допустимое рабочее давление: 6 бар или 10 бар (согласно маркировке); испытательное давление составляет 1,5 от рабочего, т.е. 9 и 15 бар соответственно;
• максимальная допустимая температура  транспортируемой среды: 95 °С;
• срок службы: 50 лет (при соблюдении  температурных режимов, приведенных  в ГОСТ Р 52134, табл.26);
• температура плавления +170 °C;
• разрешены к применению в системах  питьевого водоснабжения;

Особенности монтажа соединений Q&E :
Штуцер фитинга Q&E должен быть чистым. Запрещается наносить на штуцер фитинга  Q&E какие-либо герметизирующие мате-риалы (фум-ленту, герметик, лен и т.п.)
Если кольцо Q&E недостаточно плотно си-дит на трубе, сдвиньте кольцо Q&E назад. Слегка расширьте трубу и затем верните  кольцо в нужное положение. Теперь кольцо Q&E
должно плотно сидеть на трубе.Если во время монтажа приходится удерживать фитинг в трубе более 3 секунд  прежде чем она обхватит фитинг, это го-
ворит о том, что трубу слишком часто  расширяли или слишком долго удерживали в расширенном состоянии. Таким образом, увеличивается время,
необходимое для создания герметичного  соединения.
