Описание товара:

Характеристики:
Артикул
M66832EARU
Код
166941
Производитель
Ширина, мм
250
Высота, мм
420
Глубина, мм
246
Страна
Германия
Материал
Сталь/латунь
Назначение
Для систем отопления
Описание товара

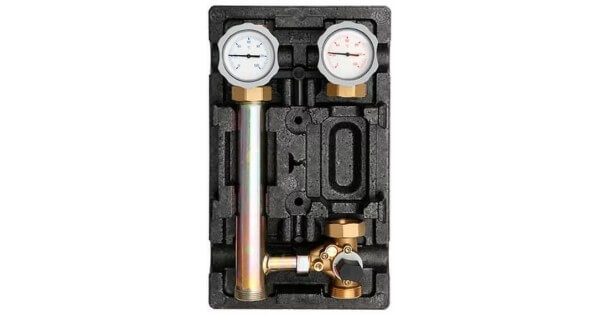

Насосная группа Meibes MK 1 1/4" со смесителем, без насоса (арт. M66832EARU) предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, в котором предусмотрено дополнительное регулирование температуры подачи путём подмеса из обратной линии, таких как тёплые полы и радиаторное отопление с точным управлением температуры. Возможность проведения замены линии подачи и обратной линии не предусмотрена.

В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°С. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1 1/4" c внутренней резьбой.

Максимальная мощность при ΔT=20°С составляет 83 кВт, при ΔT=10°С - 41 кВт.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Комплектация

  • трёхходовой смеситель со ступенчатым байпасом;
  • 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
  • 3-ходовой шаровой кран в линии подачи, с рукояткой;
  • два термометра со шкалой температур от 0°С до 120°С;
  • шаровой кран насоса;
  • стабилизатор жёсткости конструкции группы;
  • комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
  • необходимая арматура и уплотнения;
  • труба обратной линии;
  • усовершенствованная блочная EPP термоизоляция;
  • технический паспорт изделия с иснтрукцией по монтажу.

Конструкция

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - посадочное место под насос с базой 180 мм;
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1 1/4";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 2";
15 - подключаемый байпас (только либо "выкл." либо "вкл.");
16 - 3-х ходовой смесительный клапан;
17 - НР 1 1/2" (под плоское уплотнение) на смесителе для подключения группы к распределительному коллектору.

Рекомендации по монтажу

  • Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
  • Перед запуском проверьте систему на утечки в местах соединений.
  • В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
  • В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
  • В группах MK нет возможности произвести замену линии подачи и обратной линии. При заказе уточняйте требуемое исполнение.
  • При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
Характеристики:
Артикул M66832EARU
Код 166941
Производитель Meibes
Ширина, мм 250
Высота, мм 420
Глубина, мм 246
Страна Германия
Материал Сталь/латунь
Назначение Для систем отопления
Материалы Сталь, латунь, EPP изоляция
Материал уплотнений EPDM, PTFE
Материал теплоизоляции вспененный полипропилен EPP
Рабочая температура до 110 oC
Рабочее давление 6 бар
Межосевое расстояние 125 мм
Насос нет
Рабочая среда вода или пропиленгликоль (до 40 %)
Максимальная мощность при dT=20°С 83 кВт
Максимальная мощность при dT=10°С 41 кВт
Подключение насоса 2" с накидной гайкой
Условная пропускная способность kvs 6,1 м3/час
Подключение контура 32 мм (1 1/4" ВР)
Подключение котла 1 1/2" НР
Документация
Инструкция.pdf Файлы, 2.6 МБ
