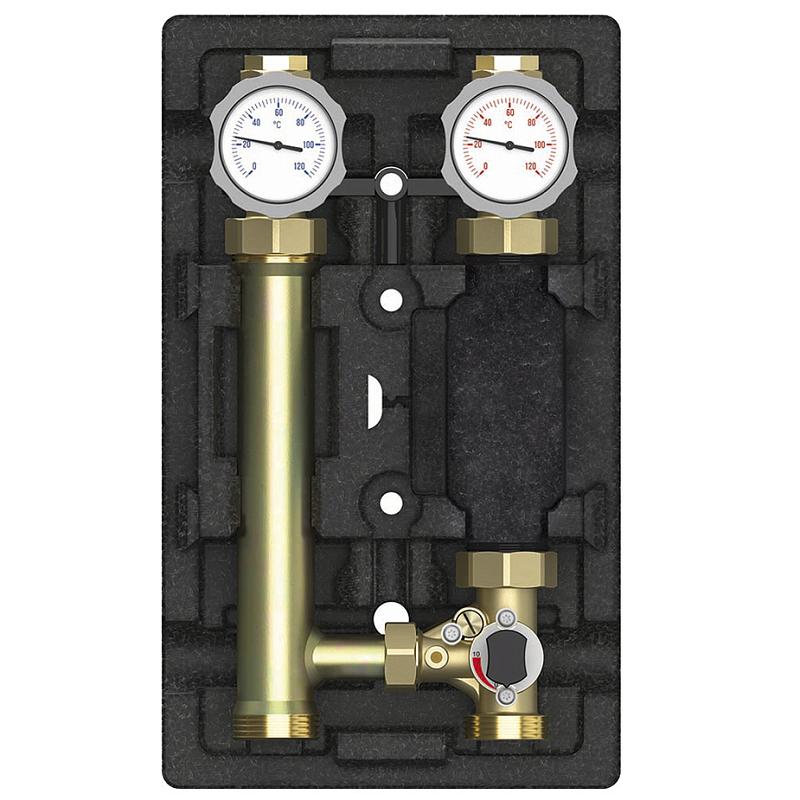

Meibes Насосная группа MK 1" без насоса (подача справа) M66831EARU
В наличииВ наличии
Доставка в пределах МКАД: 700 руб
Срок доставки: до 2 дн.

Оцените качество магазина на Яндекс.Маркете.

Читайте отзывы покупателей и оценивайте качество магазина на Яндекс.Маркете

Описание товара:

Характеристики:
Артикул
M66831EARU
Код
166937
Производитель
Ширина, мм
246
Высота, мм
420
Глубина, мм
246
Страна
Германия
Материал
Сталь/латунь
Назначение
Для систем отопления
Описание товара

Насосная группа Meibes MK 1" со смесителем без насоса (арт. M66831EARU) предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, в котором предусмотрено дополнительное регулирование температуры подачи путём подмеса из обратной линии, таких как тёплые полы и радиаторное отопление с точным управлением температуры. Возможность проведения замены линии подачи и обратной линии не предусмотрена.

В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°С. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.

Максимальная мощность при ΔT=20°С составляет 48 кВт, при ΔT=10°С - 24 кВт.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Комплектация

  • трёхходовой смеситель со ступенчатым байпасом;
  • 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
  • 3-ходовой шаровой кран в линии подачи, с рукояткой;
  • два термометра со шкалой температур от 0°С до 120°С;
  • шаровой кран насоса;
  • стабилизатор жёсткости конструкции группы;
  • комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
  • необходимая арматура и уплотнения;
  • труба обратной линии;
  • усовершенствованная блочная EPP термоизоляция;
  • технический паспорт изделия с иснтрукцией по монтажу.

Конструкция

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - посадочное место под насос с базой 180 мм;
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене;
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 1 1/2";
15 - подключаемый байпас (только либо "выкл." либо "вкл.");
16 - 3-х ходовой смесительный клапан;
17 - НР 1 1/2" (под плоское уплотнение) на смесителе для подключения группы к распределительному коллектору.

Рекомендации по монтажу

  • Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
  • Перед запуском проверьте систему на утечки в местах соединений.
  • В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
  • В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
  • В группах MK нет возможности произвести замену линии подачи и обратной линии. При заказе уточняйте требуемое исполнение.
  • При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
Характеристики:
Артикул M66831EARU
Код 166937
Производитель Meibes
Ширина, мм 246
Высота, мм 420
Глубина, мм 246
Страна Германия
Материал Сталь/латунь
Назначение Для систем отопления
Исполнение подающая линия справа
Верхнее подключение 1" ВР
Нижнее подключение 1 1/2“НГ
Рабочая температура до 110 oC
Рабочее давление 6 бар
Максимальная мощность при dT=20°С 48 кВт
Максимальная мощность при dT=10°С 24 кВт
Межосевое расстояние 125 мм
Насос без насоса
Рабочая среда вода или пропиленгликоль (до 40 %)
Подключение насоса 1 1/2" с накидной гайкой
Условная пропускная способность kvs 5,8 м3/час
Подключение контура 25 мм (1" ВР)
Подключение котла 1 1/2" НР
