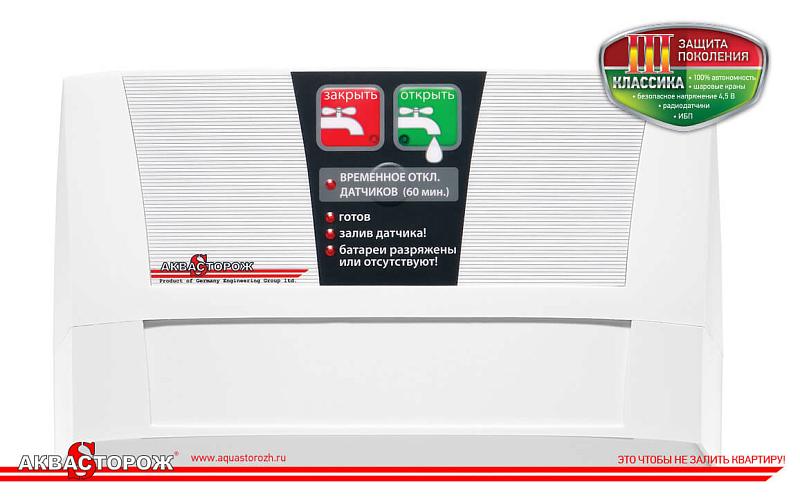

 Контроллер «Аквасторож Классика» АК01 - это управляющий модуль всей системой защиты от протечек воды, предназначенный для информирования пользователя звуковой сигнализацией и/или светодиодной индикацией о заливе водой датчиков протечки и минимизации пользователем последствий потопа при помощи сигнала на закрытие кранов. Через контроллер настраивается и управляется вся система защиты от потопа, подключаются краны, проводные и беспроводные датчики, а также дополнительные компоненты, такие как проводная или беспроводная кнопка, радиобаза для беспроводной работы, батарейные блоки и блок питания, силовой расширитель и прочее.

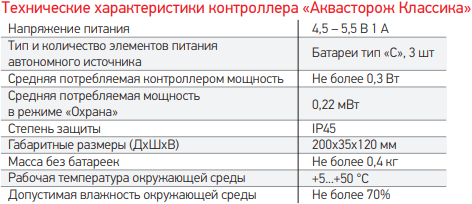

Контроллер «Аквасторож Классика» АК01 имеет ряд возможностей и особенностей:

• В качестве основного источника питания может использоваться автономное (батареи 4,5 В) и/или сетевое (адаптер 5 В) питание;

• Имеется встроенный источник дублирующего резервного питания на основе высокоемких ультранакопителей, которые в случае критической ситуации обеспечивают резервное питание;

• 3 года автономной работы от родных батареек;
• 9 лет автономной работы при подключении 3-х батарейных блоков;
• Поддерживает до 6 шаровых кранов «Классика»;
• Бесконечное множество проводных датчиков;
• Встроенное реле 24 В, 1 А и возможность установки силового расширителя 220 В, 16 А;
• Регулируемая чувствительность датчиков;
• Контроллер - модульное устройство, поэтому расширять функционал просто и удобно;
• Контроль работоспособности кранов, положения шаровой заслонки;
• Регулярная самоочистка кранов каждые 14 дней;

• Современная электроника, процессор NEC (Япония).

Светодиод на кнопке «Закрыть». Горит постоянно при закрытых кранах и работе от блока питания (мигает при работе от батарей и, соответственно, закрытых кранах).
Светодиод на кнопке «Открыть». Горит постоянно при открытых кранах и работе от блока питания (мигает при работе от батарей и, соответственно, открытых кранах).
Светодиод «Готов» (режим «Охрана»). Предназначен для индикации готовности контроллера к управлению кранами. Горящий светодиод «Готов» сигнализирует о полном (или более 80%) заряде встроенного ИБП (источник бесперебойного питания). Горит постоянно при работе от блока питания (мигает при работе от батарей).
Светодиод «Залив датчика!». Мигает в случае залива одного или нескольких датчиков протечки до тех пор, пока не будет нажата любая кнопка.
Светодиод «Батареи разряжены или отсутствуют!». Горит постоянно при отсутствующих или частично разряженных батареях и работе от блока питания или без него.
Светодиод «Отключение датчиков (60 минут)». Горит в течение 60 минут после нажатия на кнопку «Отключение датчиков (60 минут)». Означает, что система не будет реагировать на залив датчиков 60 минут.

Контроллер «Классика» может работать только с электрокранами версии «Классика». Максимальное количество одновременно подключаемых кранов:

1. Кран Аквасторож Классика 1/2" ДУ 15 мм - 6 шт.
2. Кран Аквасторож Классика 3/4" ДУ 20 мм - 6 шт.
3. Кран Аквасторож Классика 1" ДУ 25 мм - 3 шт.

При смешанном подключении максимального количества кранов разного диаметра, кранов диаметром 25 мм не должно быть более 2-х.

Каждый контроллер «Классика» снабжен встроенным источником бесперебойного питания (ИБП), система переходит на питание от ИБП в случаях: разряда батарей до критического уровня (при отсутствии сетевого питания), а также отключения сетевого питания (при отсутствии батарей). ИБП используется в качестве резервного источника питания при кратковременном (до 1 часа) отключении электричества в сети, даже если батареи отсутствуют. При этом в течение часа сохраняется работоспособность системы с возможностью управления всеми подключенными кранами.

Контроллер «Аквасторож» серии «Классика» запрограммирован на самоочистку кранов и проверку работоспособности кранов 1 раз в 14 дней. Программа самоочистки запускается ровно через 14 дней после последнего нажатия на кнопку «Открыть», далее повторяется с этой же периодичностью.

Контроллер «Классика» тестирует краны на возможную неисправность или неполное перекрытие шаровой заслонки. Тест кранов на работоспособность происходит при переходе из одного положения крана в другое в автоматическом (при самоочистке) и ручном режиме (при каждом нажатии на кнопку «Открыть» или «Закрыть».

Если при тестировании один из кранов неисправен, то контроллер «Классика» переходит в режим «Неисправность крана». При этом происходит:

1. Подача управляющего сигнала на закрытие всех работающих кранов.
2. На контроллере: мигает светодиод «Открыть» + горит светодиод «Закрыть».
3. Это сопровождается звуковой сигнализацией.

При заливе любого из подключенных к контроллеру датчиков включается звуковая сигнализация и светодиодная индикация о заливе. Также запускается дополнительная функция системы - подача управляющего напряжения на краны для их закрытия.

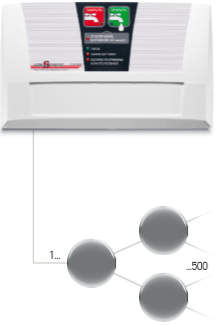

Подключение проводных датчиков к «Аквасторож Классика» происходит по схеме «ёлочка»:

Габаритные размеры контроллера «Аквасторож Классика» АК01:



Пример монтажа контроллера «Аквасторож Классика»:



Контроллер «Аквасторож Классика» АК01 поддерживает следующие дополнительные устройства:

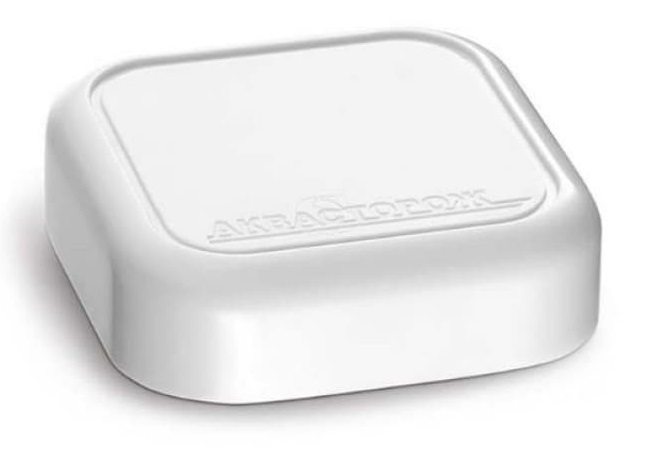

1. Радиобаза. Подключается к базовому контроллеру «Классика» для работы с беспроводными датчиками. База поддерживает работу до 8 радиодатчиков. Двусторонняя связь с контролем состояния датчиков. Индивидуальная индикация состояния каждого беспроводного датчика. Защита при потере датчиков и разряда батарей датчиков.

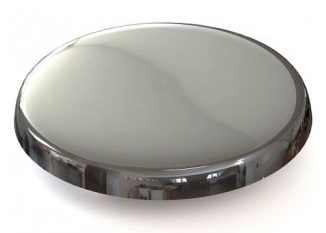

2. Проводные датчики. Проводной датчик протечки «Аквасторож» состоит из контактной пластины с позолоченными электродами, основания датчика и декоративного брызгозащитного колпачка. Датчики реагируют в случае затекания воды под контактную пластину и передают сигнал контроллеру.



3. Беспроводные датчики. Большая дальность передачи радиосигнала, не требуется монтажных работ. Встроенная звуковая сигнализация, двусторонняя связь с контроллером, контроль работоспособности и анализ остаточного заряда батареи. До 5 лет работы в дежурном режиме от 2-х батареек ААА.



4. Проводная кнопка. Пульт проводного дистанционного управления положением шаровой заслонки крана «Аквасторож». Позволяет дистанционно передавать сигналы на открытие/закрытие кранов, отправлять Систему в режим «Сон».



5. Беспроводная кнопка. Пульт дистанционного управления положением шаровой заслонки крана «Аквасторож». Позволяет по радиоканалу передавать сигналы на открытие/закрытие кранов (только совместно с радиобазой «Аквасторож»). Устанавливается в любом месте, идеальное решение для пользователей, привыкших перекрывать водоснабжение при покидании квартиры или дома.



6. Дополнительный батарейный блок. Дополнительный батарейный блок предназначен для увеличения времени автономной работы Системы. Каждый дополнительный батарейный блок, при использовании алкалиновых батарей, увеличивает время автономной работы проводной системы «Аквасторож Классика» до трех лет в режиме ожидания (без учета расхода энергии на управление кранами и радиорешения), в зависимости от количества подключенных кранов и частоты нажатия кнопок. Любой контроллер поддерживает до трех батарейных блоков.



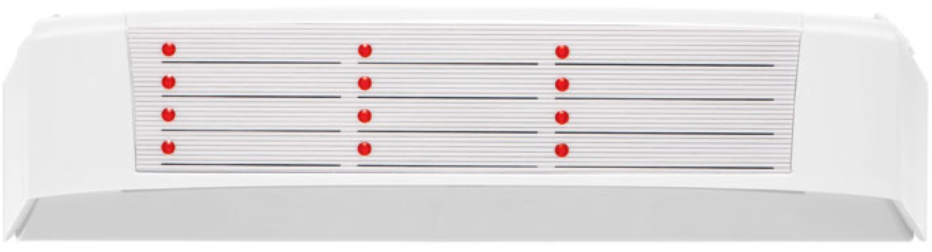

7. Панель «Звезда». Позволяет точно определять какой именно датчик был залит и где он находится (индивидуальная индикация). Легко устанавливается, автономен в работе, не требует настройки, дифференцированный уровень чувствительности. Используется в комплектах поколения Классика, однако можно использовать и в версиях Эксперт, в случае подключения более 5 датчиков.



8. Панель «Силовой расширитель». Предназначена для подключения сторонних устройств - кранов, насосов и пр., управляемых от внешних источников питания до 220 В, 2 кВт на одно реле. Подключается только к версии контроллера «Классика», и «Классика» PRO. К одному контроллеру подключается не более 2-х панелей «Силовой расширитель».



9. Блок питания (сетевой адаптер) контроллера. Подключается к электросети 220 В, мощностью 1 А и напряжением 5.5 В.
