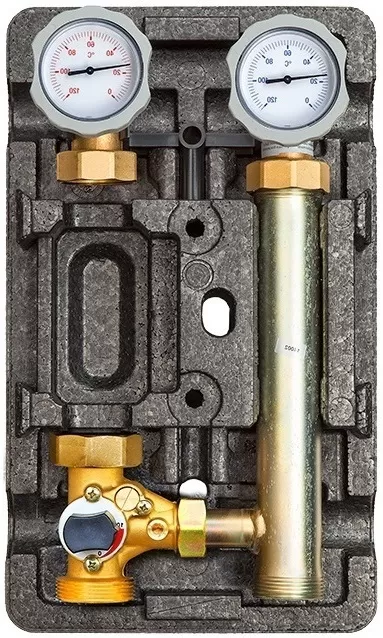

Насосная группа Meibes UK 1" (без смесителя) без насоса (арт. M66811EARU) предназначена для подачи теплоносителя, поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°С. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.
Максимальная мощность при ΔT=20°С составляет 48 кВт, при ΔT=10°С - 24 кВт.
Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.
Любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего насосная группа Meibes UK 1" без смесителя, без насоса используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции.
1) Группа быстрого монтажа Meibes UK 1" без смесителя, без насоса позволяет поменять местами подающую и обратную линии.
2) При установке в группу насосов с "нулевым" напором свыше 6 м. в.ст. требуется подрезать тепоизоляцию по форме насоса. В некоторых случаях необходимо устанавливать расположение клеммной коробки
насоса на "9 часов".

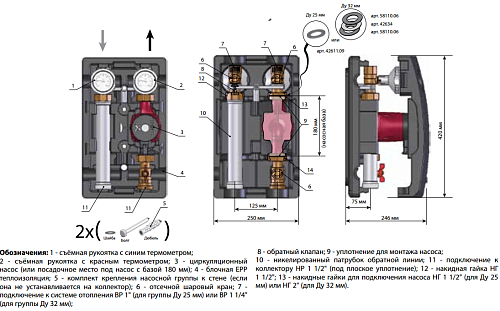

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - циркуляционный насос (или посадочное место под насос с базой 180 мм);
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 1 1/2".
Артикул | M66811EARU |
Код | 166929 |
Производитель | Meibes |
Ширина, мм | 250 |
Высота, мм | 420 |
Глубина, мм | 246 |
Страна | Германия |
Материалы | Сталь, латунь, EPP изоляция |
Межосевое расстояние | 125 мм |
Рабочая температура | до 110 oC |
Рабочее давление | 6 бар |
Уплотнения | PTFE (без асбеста), EPDM |
Диаметр подключения, DN | 25 мм (1") |
Максимальная мощность при dT=20°С | 48 кВт |
Максимальная мощность при dT=10°С | 24 кВт |
Подключение насоса | 1 1/2" с накидной гайкой |
Условная пропускная способность kvs | 7,2 м3/час |
Подключение контура | 25 мм (1" ВР) |
Подключение котла | 1 1/2" НР |
