Jemix STP-500 LUX Канализационная установка с измельчителем

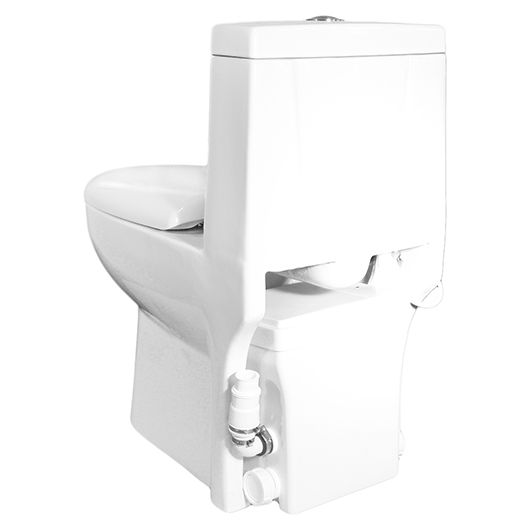

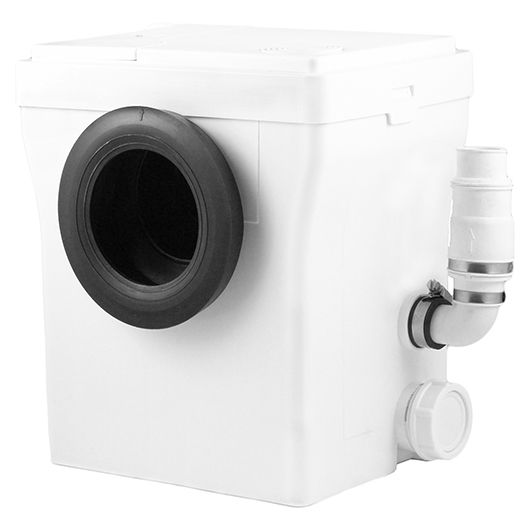

Модель STF-500 представляет собой насос с режущим измельчительным механизмом, вставляемый в корпус керамического унитаза. Насос занимает место в ножке, в задней части этого сантехнического прибора. Его достаточно легко отсоединить от унитаза и при необходимости вынуть.

Модель насосно-унитазного блока STF-500 lux, производительностью 100 л/мин, – работает только для отвода сточных вод от туалета и не предполагает подсоединение других бытовых санитарных приборов.

Данный насосный агрегат способен поднимать стоки вверх на высоту 8 метров или отводить их горизонтально на расстояние до 80 метров. В случае комбинирования вертикальных и горизонтальных участков эти расстояния надо корректировать рекомендациями изображенными на картинке ниже. Следует подчеркнуть, что каждый изгиб под прямым углом отводящего трубопровода, уменьшает горизонтальный сброс примерно на 1 метр, а высоту приблизительно на 33 см.

Нажатием на кнопку спуска запускается цикл смыва, измельчения и опорожнения. Сточные воды попадают в турбинную камеру и под действием центробежной силы и режущих лезвий измельчаются и поступают в трубу малого сечения, и оттуда под напором выводятся наружу. Цикл завершен – в унитазе чистая вода, гидрозатвор заполнен.

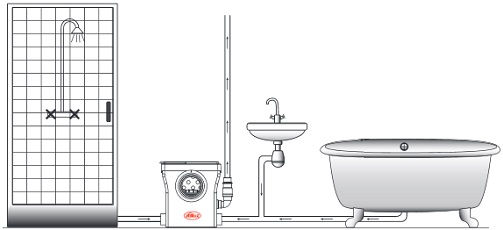

Схема подключений насоса STF-500

1.   Входной патрубок 40 мм. (душ, ванна).
2.   Входной патрубок 40 мм. (раковина).
3.   Входной патрубок 100 мм. (унитаз).
4.   Выходной патрубок 40 мм. (в канализацию).
5.   Обратный клапан (в комплекте).

Комплектация насоса измельчителя STF-500 LUX

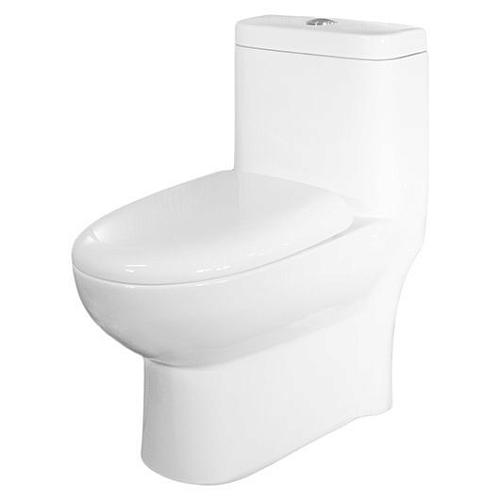

• Унитаз - 1
• Насос STF-500 ЛЮКС - 1
• Обратный клапан в сборе - 1
• Заглушка входа малая - 2
• Прокладка уплотнительная - 2
• Гайка пластиковая - 2
• Хомут большой - 1
• Хомут малый - 2
• Крепеж к полу - 2
• Винт крепежный - 2
• Инструкция - 1
• Упаковка - 1
