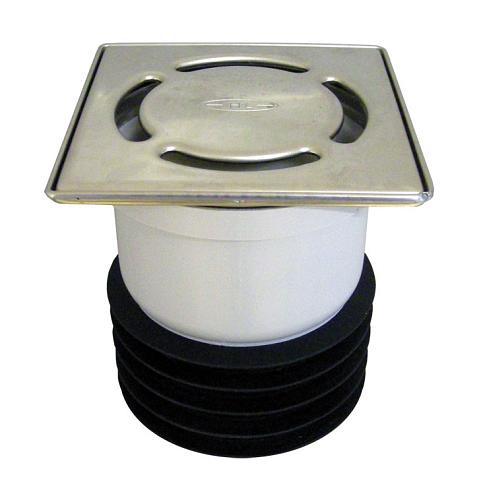

HL 73Pr Трап с решеткой клик-клак с сухим сифоном DN110

HL 73Pr Трап с решеткой клик-клак с сухим сифоном DN110
 Ремонтный трап с решеткой 115*115 мм в подрамнике 121*121 мм, с "сухим" сифоном "Primus", с вертикальным выпуском Материал составных частей

Решетка	Сифон	Подрамник	Корпус
нержавеющая сталь	полипропилен	нержавеющая сталь	полипропилен

Трап с «сухим» сифоном предназначен для установки во внутренних помещениях без гидроизоляции и отвода в канализацию сточных вод с уровня пола.

Технические характеристики:

Максимальная разрешенная нагрузка                                 до 300 кг
Температура отводимой жидкости                                       до 85°С
Срок службы                                                              не менее 50 лет

Особенности монтажа:

1. Выпускной патрубок трапа HL73Pr предназначен для соединения с любой канализационной безраструбной трубой из ПВХ, ПП, и с трубами из стали и чугуна без каких-либо дополнительных элементов и тепловых компенсаторов (в них нет необходимости). Для соединения трапа с раструбной пластиковой трубой раструб трубы должен быть отрезан.

2. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, вместо решетки устанавливается монтажная заглушка (идёт в комплекте).
После завершения монтажных работ в корпус трапа устанавливается «сухой» сифон, а затем решетка из нержавеющей стали. Монтажные заглушки подлежат утилизации.

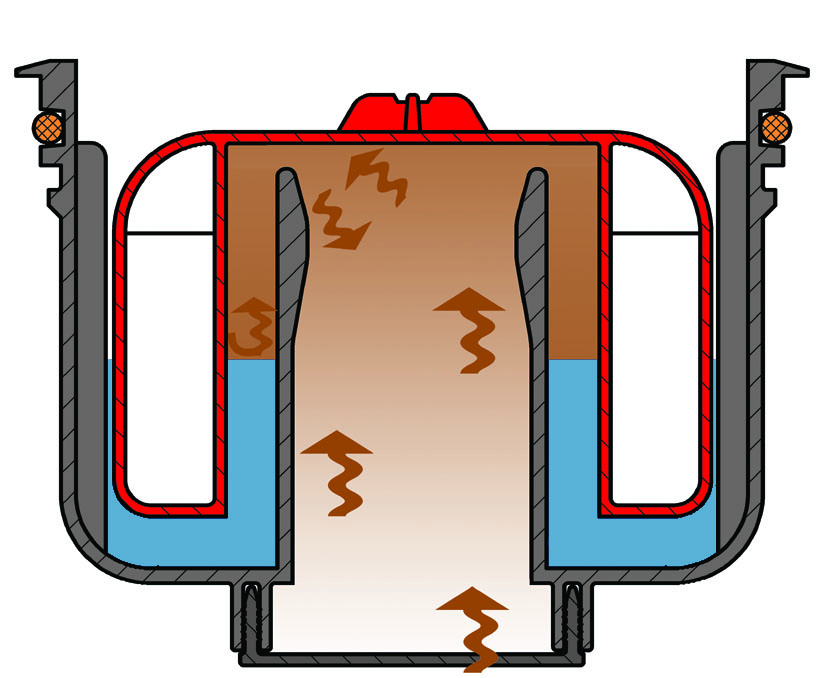

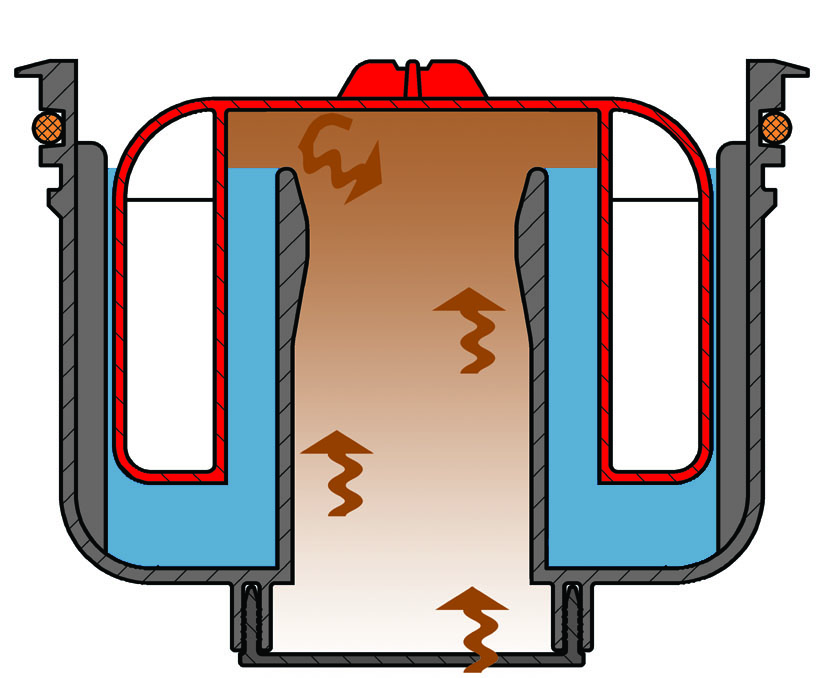

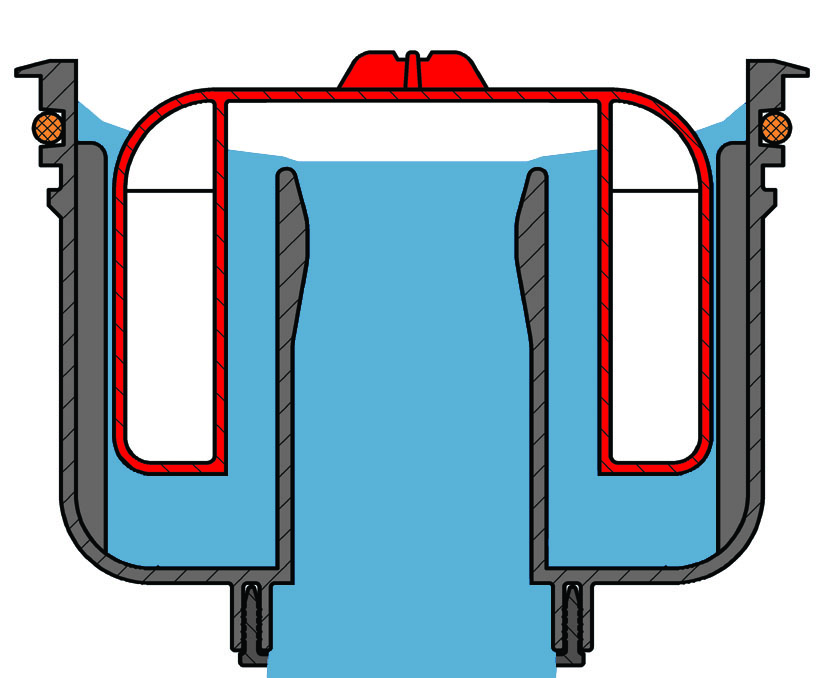

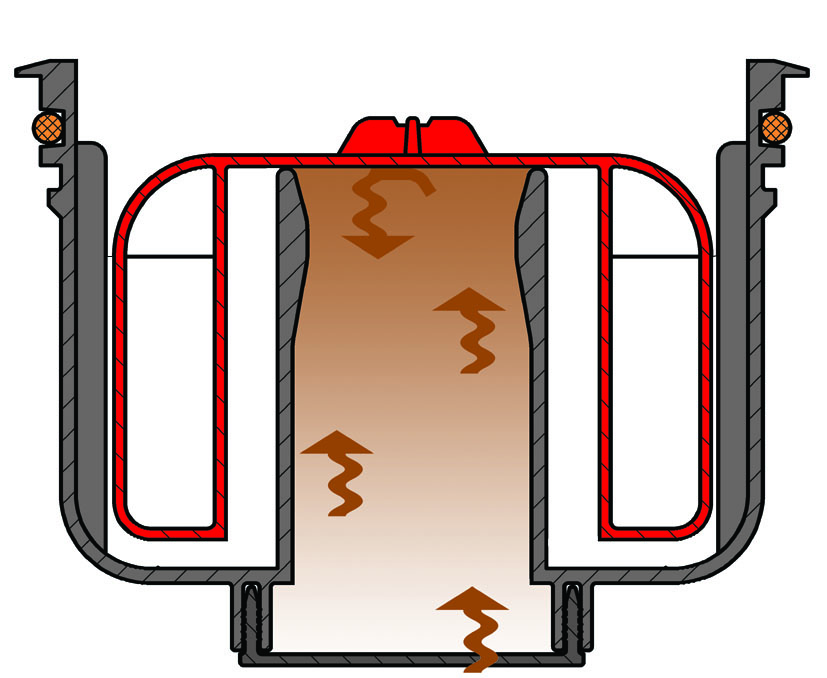

Схема работы «сухого» сифона «Primus»:



Рис. 1                            Рис. 2                                         Рис. 3
Сифон во время           Пересыхание водяного             Сифон в «сухом»
слива воды                   затвора                                      состоянии


Внимание!
Трап HL73Pr позволяет отводить в канализацию стоки с температурой до 100°С,  при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.
