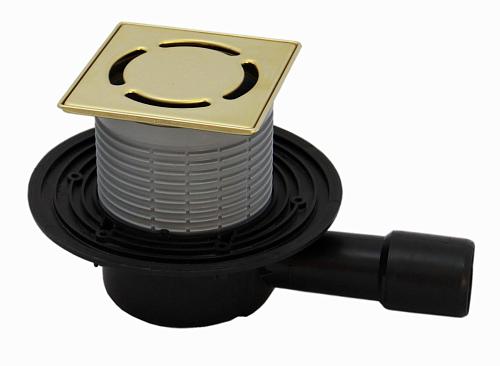

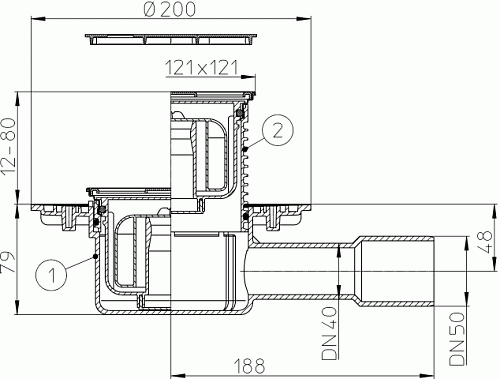

 Трап для внутренних помещений с решеткой 115*115 мм в подрамнике 121*121 мм, с "сухим" сифоном "Primus", с горизонтальным выпуском

Материал составных частей

Решетка	покрытие латунь нержавеющая сталь
Сифон	полипропилен
Подрамник	нержавеющая сталь
Надставной элемент	полипропилен
Корпус	полиэтилен








Дизайн-трап с «сухим» сифоном предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола и гидроизоляции.
Технические характеристики:

Максимальная разрешенная нагрузка             до 300 кг
Температура отводимой жидкости                    до 85°С
Срок службы                                          не менее 50 лет

Особенности монтажа:

1. Высота надставного элемента трапа регулируется от 12 до 80 мм (подрезается по высоте стяжки).  При необходимости увеличить высоту применяются удлинители HL340N.

2. Если диаметр присоединяемой канализационной трубы DN40, то необходимо на отводящем патрубке корпуса трапа отрезать патрубок DN50.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.

4. В зависимости от типа гидроизоляции используются следующие гидроизоляционные комплекты:

Листовая гидроизоляция				Наливная (двухкомпонентная)
EPDM	ПВХ	ПП	Битумная
HL83	HL83.P	HL83.PP	HL83.H	HL83.M
HL83.0

5. Выпускной патрубок трапа HL510NPr-3000.3 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

6. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). После установки надставного элемента,  который подрезается в зависимости от необходимой высоты, она удаляется. В надставной элемент также может устанавливаться заглушка для предотвращения его повреждения или деформации. После завершения монтажных работ в надставной элемент устанавливается «сухой» сифон, а затем решетка из нержавеющей стали с покрытием «Золото». Монтажные заглушки подлежат утилизации.

Схема работы «сухого» сифона «Primus»:

Рис. 1 Сифон во время слива воды	Рис. 2 Пересыхание водяного затвора		Рис. 3 Сифон в "сухом" состоянии

Внимание!
Трап HL510NPr-3000.3 позволяет отводить в канализацию стоки с температурой до 100°С,  при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.
