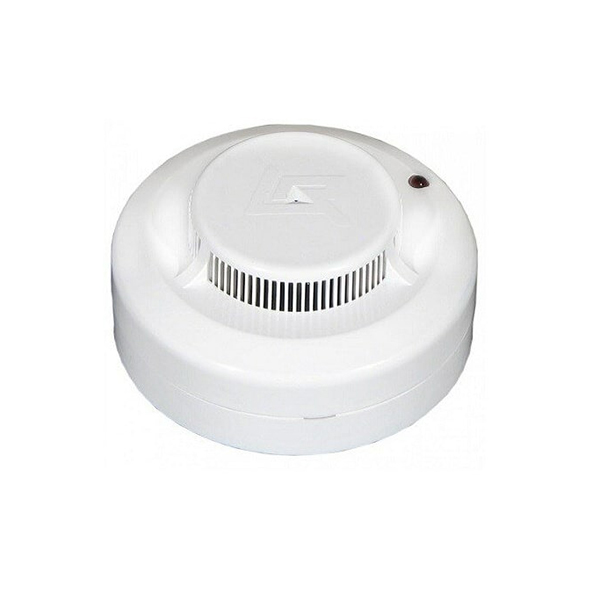

Датчик дыма проводной ИП 212-141

Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.

Внимание! Чтобы подключить датчик ИП 212-141 к термостатам ZONT H-1, ZONT H-2, ZONT H-1V, ZONT Smart, ZONT Navien, требуется устройство согласования УС-02 производства Rubezh.

Особенности:

• Формирование Выходного сигнала "Пожар" происходит при уменьшении внутреннего сопротивления до величины не более 1 кОм
• Сигнал "Пожар" сохраняется после окончания воздействия на извещатель продуктов горения (дыма)
• Сброс сигнала производится отключением питания извещателя на время не менее 2 с
• Извещатель сохраняет работоспособность при воздействии на него воздушного потока со скоростью до 10 м/с и фоновой освещенности до 12000 лк от искусственных или естественных источников освещения

Функции:

• измерение концентрации дыма
• чувствительность - в пределах 0,05 - 0,2 дБ/м
• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим "Пожар"
• тестирование работоспособности с помощью специального устройства
• светодиодная индикация режимов работы

Установка:

Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал неисправность ШС на ППКП при изъятии извещателя с розетки.

Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.

Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах "Пожар" и "Внимание". Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.

Степень защиты корпуса: IP30 по ГОСТ 14254
