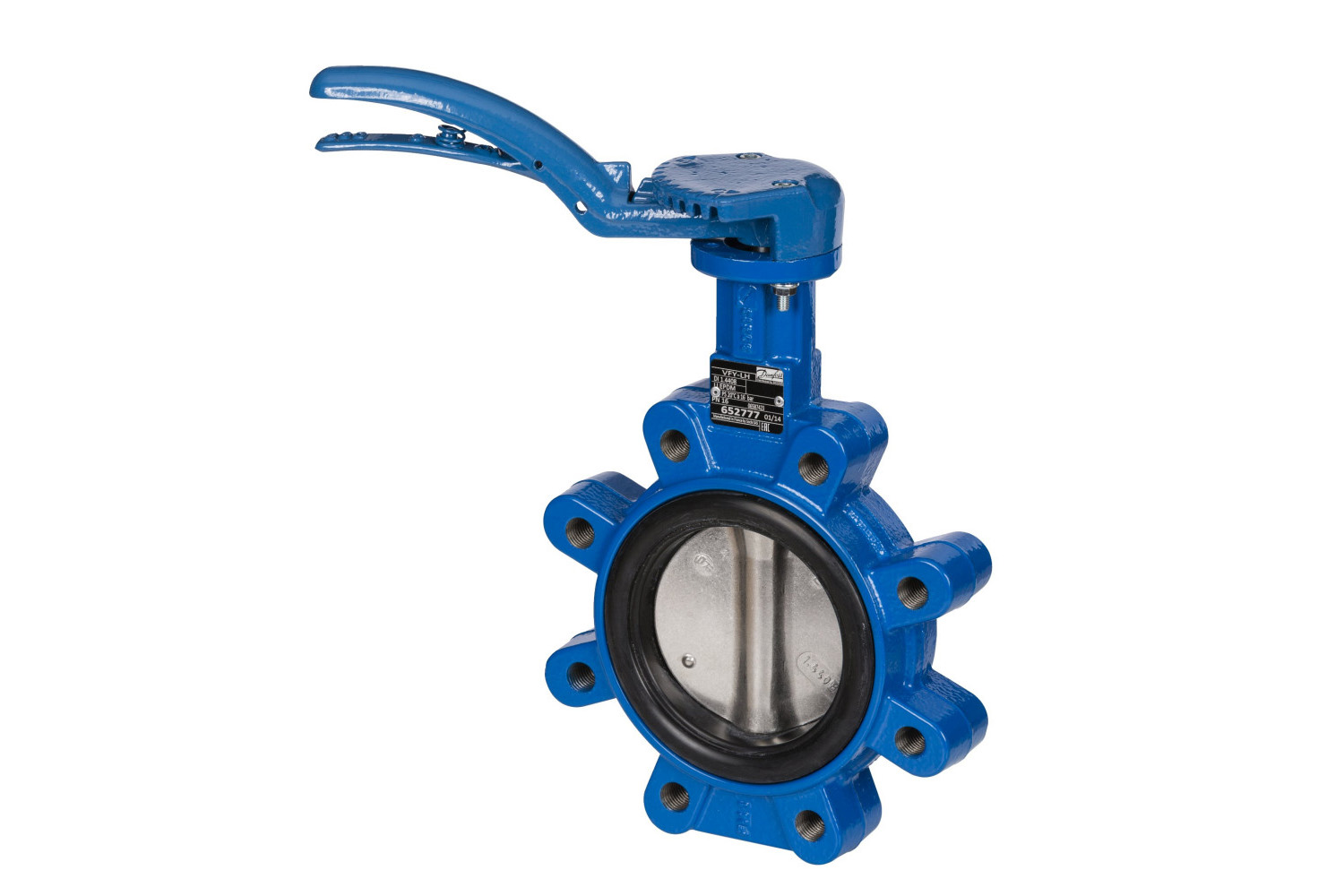

Назначение изделия Затворы дисковые тип VFY модификации VFY-LH (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.
Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Устройство и принцип действия изделия Перекрытие потока среды в трубопроводе производится за счет установки диска внутри затвора поперек потока среды, герметичность перекрытия обеспечивается контактом края диска с деформируемым седловым уплотнением затвора. Открытие потока среды в трубопроводе производится за счет установки диска поворотного затвора вдоль потока среды.
Промежуточные положения диска от полностью открытого до полностью закрытого состояния устанавливают определенную пропускную способность эффективного свободного сечения затвора. Диск затвора приводится в движение от крутящего момента управляющего воздействия (рукоятки, ручного редуктора, электропривода и пр.) на шпиндель затвора через шлицевое соединение пары «диск-шпиндель затвора».
Обозначение:
"VFY" — наименование затвора
"L" в маркировке указывает на то, что корпус затвора имеет резьбовые отверстия и предназначен для установки как в середине трубопровода, так и в качестве концевой арматуры (при условии
ограничения давления в системе)
"H" указывает на то, что управление осуществляется при помощи рукоятки.
Артикул | 065B8410 |
Код | 253227 |
Производитель | Danfoss |
Страна | Дания |
Гарантия, лет | 1 |
Вес, кг | 3,7 |
Материал | Чугун |
Максимальная температура | 120 °C |
Исполнение | с редуктором |
Номинальный диаметр (DN), мм | 50 |
Номинальное давление (PN), бар | 16 |
Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
Температура окружающей среды, °С | от -10 до +40 |
Температура рабочей среды, °С | от -10 до +120 |
Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
Тип присоединения к трубопроводу | Центрирующие проушины |
Корпус | Высокопрочный чугун GG25 |
Втулка | IXEF |
Шильдик | Алюминий или металлизированная пленка |
Запорный элемент (шар, диск, золотник) | Высокопрочный чугун с эпоксидным покрытием |
