Danfoss RA5062 (013G5062) Термостатический элемент

Danfoss RA5062 (013G5062) Термостатический элемент

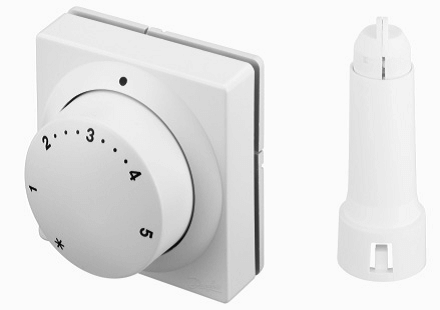

Термостатический элемент Danfoss RA 5062 (013G5062) для установки на клапаны RA-N, RA-G и другие клапаны RA, встроенные в стальные радиаторы Baufa, Brotje, Brugman (Pfno, VK), Buderus, CICH (Europanel), De Longhi (Linea, Platella), Jaga (Linea, Plus), Northon, Ocean, Potterton-Myson, Schafer, Thermoteknik, Vogel & Noot (Cosmo-Compact), а также на гарнитуры RA-K, RA-KE, RA15/6T, RA15/6TB и VHS, устройство автоматического регулирования температуры, предназначена для комплектации радиаторных терморегуляторов типа RA.
Радиаторный терморегулятор представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий
различного назначения.
Термостатический элемент Danfoss RA 5062 (013G5062) cостоит из двух частей - универсального термостатического элемента серии RA и регулирующего клапана с предварительной настройкой пропускной способности RA-N (для двухтрубных систем отопления) или RA-G (для однотрубной системы).
Клипсовое соединение обеспечивает простое и точное крепление термоэлемента на клапане.
Термостатический элемент Danfoss RA 5062 (013G5062) соответствует европейским стандартам EN 215–1 и российскому ГОСТ 30815–2002.

Монтаж
Конструкция корпуса клапана радиаторного терморегулятора предусматривает его монтаж во входном патрубке отопи тельного прибора системы отопления. При этом стрелка на корпусе клапана должна совпадать с направ-
лением движения теплоносителя. В случае применения термоэлемента со встроенным датчиком клапан необходимо устанавливать так, чтобы ось сальнико вого уплотнения была в горизонтальной плоскости. До установки на клапанах термостатических элементов система отопления может быть отрегулирована вручную с помощью защитных пластмассовых колпачков. Термостатические элементы монтируются на клапанах с использованием ключа с открытым зевом.
Инструкция по монтажу прилагается к каждому клапану и термо элементу. Для нормальной работы терморегулятора

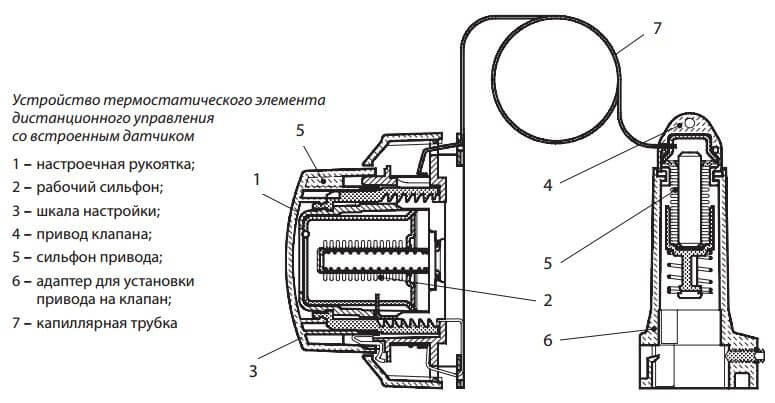

воздух в помещении должен свободно циркулировать вокруг температурного датчика. Капиллярная трубка дистанционного датчика поставляется целиком смотанной внутри его коробки. В процессе установки датчика трубка вытягивается из коробки на требуемую длину.
