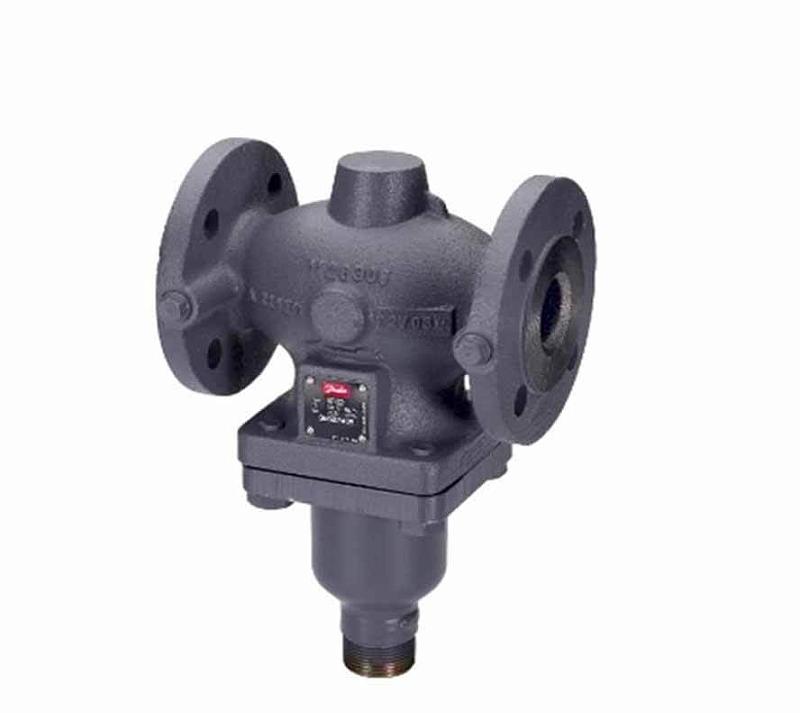

Danfoss VFG 2 DN65 (065B2407) Клапан универсальный фланцевый

Регулятор Danfoss VFG2 (065B2407) Ду 65 мм – регулятор давления для использования в системах централизованного теплоснабжения.
При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается.

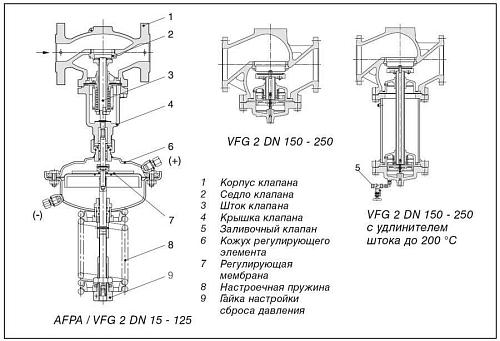

Регулятор Danfoss VFG2 (065B2407) - состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.

Монтаж:
Регуляторы с клапанами Ду = 65 мм или с клапанами любого диаметра при температуре перемещаемой среды свыше 120 °C должны быть установлены на горизонтальных трубопроводах регулирующим блоком вниз.
На импульсной трубке между трубопроводом и регулирующим блоком должен быть установлен охладитель импульса давления.
Он должен применяться при температуре свыше 150 °С и при любой температуре пара.
Импульсные трубки AF (003G1391) - могут быть использованы для подключения охладителя.

Принцип действия:
Если система находится в нерабочем состоянии, то клапан полностью открыт. Давление в системе после регулирующего клапана передается в полость под регулирующую диафрагму (со стороны настроечной пружины) через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление.
При возрастании регулируемого давления свыше установленного значения клапан Danfoss VFG2 (065B2407) прикрывается до тех пор, пока не установится равновесие между усилиями со стороны диафрагмы и пружины.
Давление может быть отрегулировано изменением настройки.
Устройство является проходным. В неработающей системе оно 100% открыто. Постепенно прикрывается при повышении давления «после себя», в соответствии с направлением циркуляции рабочей среды. Положение диафрагмы определяется балансом действия пружины и внешнего атмосферного давления. Может входить в состав комбинированных блоков, регулирующих также и температуру.

Основные характеристики модели из каталога изготовителя:

• Условное давление Ру - 25 бар;
• Рабочая среда: вода
• Количество ходов - 2 -ходовой
• Материал устройства ковкий чугун;
• По типу присоединения: фланцевый.
