Описание товара:
Клапан регулирующий — это трубопроводная арматура, предназначенная для управления потоком воды за счёт изменения площади проходного сечения. Регулирующие клапаны применяют в качестве исполнительного органа в схемах автоматизации систем отопления, горячего водоснабжения и других технологических процессов.
Характеристики:
Артикул
065Z5311
Код
119500
Производитель
Страна
Дания
Гарантия, лет
1
Вес, кг
0,38
Материал
Латунь
Максимальная температура
120 °C
Минимальная температура
2 °C
Описание товара
 Danfoss VZ 2 DN15 (065Z5311) Клапан регулирующий двухходовой Kvs-0,4 м3/ч

Клапан регулирующий — это трубопроводная арматура, предназначенная для управления потоком воды за счёт изменения площади проходного сечения. Регулирующие клапаны применяют в качестве исполнительного органа в схемах автоматизации систем отопления, горячего водоснабжения и других технологических процессов.

Управляют клапаном с помощью электрического привода и электронного регулятора, по сигналу датчика температуры, давления или расхода в зависимости от функции узла автоматизации. Кроме электрических приводов для управления регулирующим клапаном могут быть применены пневматические, гидравлические, термоэлектрические или термические приводы.

Клапаны VZ2 Danfoss обеспечивают высококачественное регулирование расхода теплоносителя или охладителя для фанкойлов или небольших теплообменников систем отопления и охлаждения воздуха.

Клапаны применяются в сочетании с электрическими приводами AMV (AME) 130, 140, AMV(E)-H 130, 140 и AMV (AME) 13 SU.

Технические характеристики :

  • Компактный размер, позволяющий устанавливать клапаны в ограниченном пространстве
  • Эластичное уплотнение обеспечивает герметичность при закрытии
  • Логарифмическая характеристика регулирования
  • Клапаны поставляются с пластиковым колпачком для ручного управления
  • Рабочая температура от 2 до 120 °С


Утилизация:
Перед утилизацией клапаны должны быть разобраны и рассортированы по группам материалов.

Монтаж:

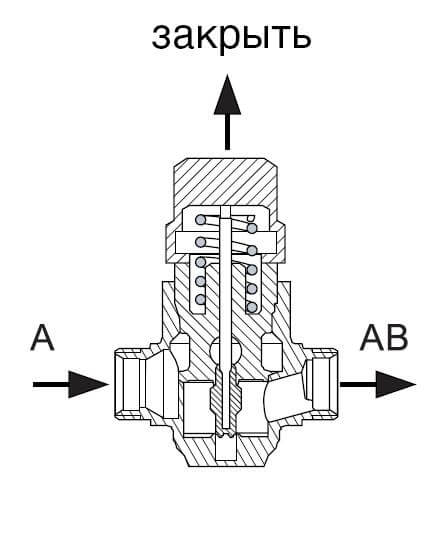

При монтаже стрелка на корпусе клапана должна указывать в сторону движения регулируемой среды. Выходным отверстием всегда является штуцер АВ, входным – А (в проходном клапане) или А и В (в трехходовом клапане).
Перед установкой клапана необходимо убедиться в чистоте труб. Также важно, чтобы трубы находились на одной оси с клапаном.
Клапан должен быть защищен от напряжений изгиба и осевых усилий со стороны трубопроводов.
Максимальный момент затяжки накидных гаек патрубков должен составлять не более 25–30 Нм.
Привод следует устанавливать на клапане сбоку или сверху.
Необходимо оставить достаточное пространство для демонтажа привода при необходимости его текущего ремонта или замены.
Клапан нельзя устанавливать во взрывоопасных помещениях, а также в помещениях с температурой свыше 50 или ниже 2 °С. Его также нельзя подвергать воздействию открытого пара, сильных струй воды или капающих жидкостей.
Электропривод может быть повернут вокруг оси штока клапана в удобное для обслуживания положение (на 360°), после чего зафиксирован соединительной гайкой.

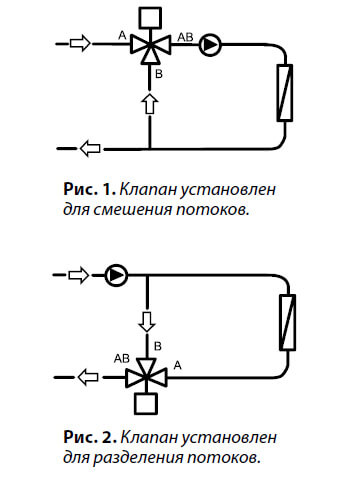

Клапан смесительный, поэтому направление потоков регулируемой среды должно корреспондироваться со стрелками на рис. 1, 2.
При необходимости использования клапана в функции разделительного его следует устанавливать на обратном трубопроводе
В комплекте с клапаном поставляется полная инструкция по монтажу. Качество воды в системе должно соответствовать стандарту VDI 2035.

Характеристики:
Артикул 065Z5311
Код 119500
Производитель Danfoss
Страна Дания
Гарантия, лет 1
Вес, кг 0,38
Материал Латунь
Максимальная температура 120 °C
Минимальная температура 2 °C
Ду 15 мм
kvs 0,4 м3/ч
Давление Ру - 16 бар
Среда Циркуляционная вода
Альтернативная среда 50% гликолевый раствор
Количество ходов 2 -ходовой
Позиция шпинделя A-AB (Норм.Закр.)
Тип присоединения Внешняя резьба
Размер присоединения G ½
Материал клапана - Латунь (CuZn36Pb2As)
Перепад давлений 3,5 бар
Давление 16
Ход штока 5,5 мм
Характеристика регулирования логарифмическая
Фактор кавитации 0,5
Относительный диапазон регулирования - Min. 50 1
Протечка максимальное 0,05 % kvs
Разгруженный по давлению Нет
Гарантия
Гарантийный срок эксплуатации регулирующих клапанов VZ 2 Danfoss- 12 месяцев с даты продажи..
