Danfoss VRB 3 DN15 (065Z0213) Клапан регулирующий с внутренней резьбой Kvs-1,6 м3/ч

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации.

Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Сфера применения

• В автономных котельных трёхходовые клапаны применяются для управления системами отопления и горячего водоснабжения.
• В схемах обвязки приточно-вытяжных установок, трёхходовые клапаны используют для управления процессом нагрева и охлаждения воздуха.
• В бытовых двухконтурных котлах трёхходовой клапан, переключает подачу теплоносителя в контур с большим приоритетом, например для пикового нагрева воды или покрытия отопительной нагрузки.
• В тепловых пунктах присоединённых к сетям централизованного теплоснабжения, смесительный трёхходовой клапан широкого применения не нашёл из-за невозможного ограничения расхода теплоносителя при сохранении коэффициента смешения, а разделительный трёхходовой клапан из-за перепуска теплоносителя из подающего трубопровода, в обратный.

• Смесительный клапан
• Клапан разделения потока

DN - номинальный диаметр, мм.
L - присоединительный размер по оси трубопровода, мм.
h - ход штока клапана, мм.
dP - допустимый перепад давления на клапане (для воды), бар.
Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трёхходовом клапане составит 1 бар.

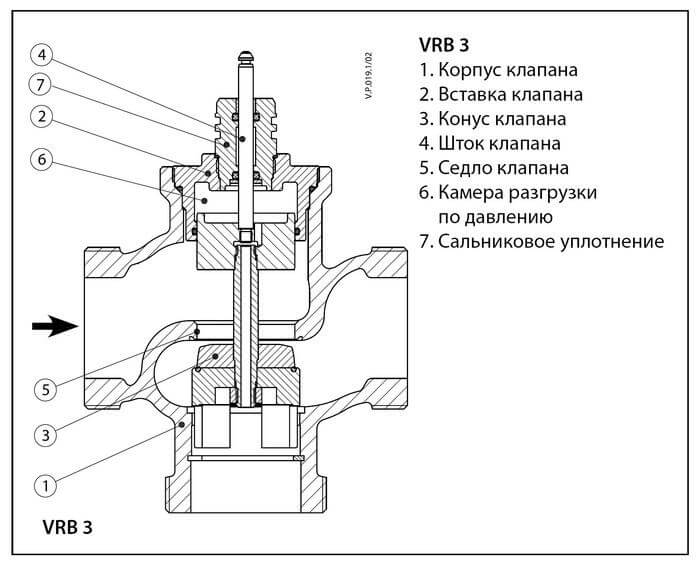

Основные особенности трёхходовых клапанов VRB 3

• 100% герметичность перекрытия достигнута за счёт применения упругого уплотнения затвора.
• Возможна работа на смешение и разделение потока.
• Максимальный перепад давлений на клапане работающем на смешение составляет 4 бара, а на клапане работающим на разделение 1 бар.
• Допускается установка в системы с содержанием антифризов в рабочей среде до 50%.
• Для управления потоком с температурой ниже 2°C, необходима дополнительная комплектация охладителем штока.
• Трёхходовые клапаны VRB3 изготавливаются с присоединительным патрубками двух модификаций - с внутренней и наружной резьбой.
• Логарифмическо-линейная расходная характеристика оптимальна для управления теплопотреблением в системах отопления и горячего водоснабжения.
