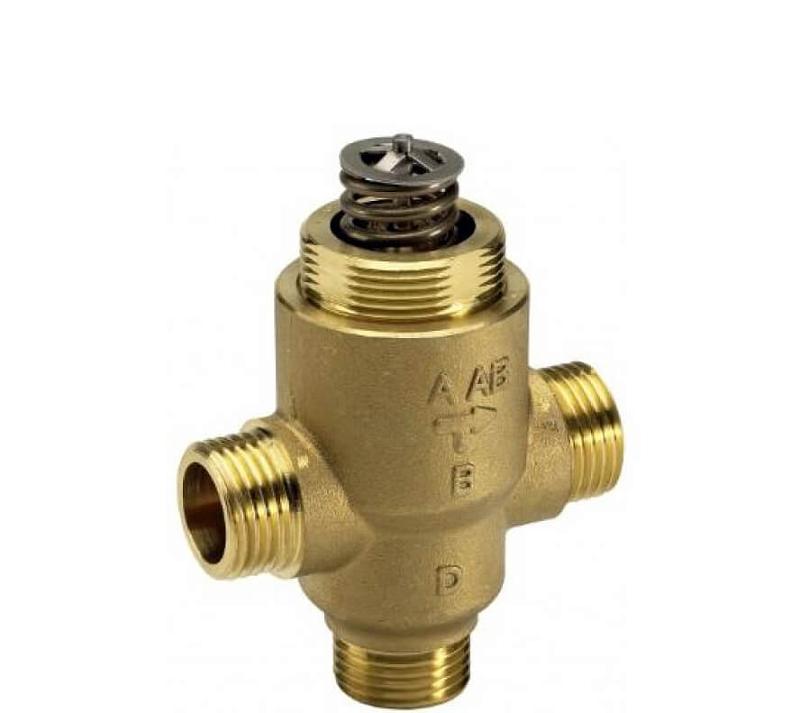

Danfoss VZ 3 DN15 (065Z5412) Клапан регулирующий трехходовой Kvs-0,63 м3/ч

Клапаны регулирующие Danfoss VZ 3 - предназначены для управления подачей тепло и холодоносителя в установки вентиляци и кондиционирования воздуха для регулирования температуры.

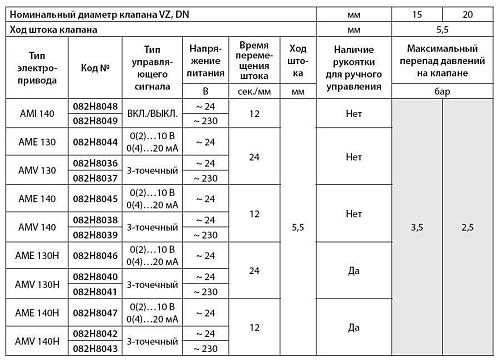

Могут работать в сочетании с электрическими приводами AMV(Е) 130, 140

Утилизация:
Перед утилизацией клапаны должны быть разобраны и рассортированы по группам материалов.

Монтаж:
При монтаже стрелка на корпусе клапана должна указывать в сторону движения регулируемой среды. Выходным отверстием всегда является штуцер АВ, входным – А (в проходном клапане) или А и В (в трехходовом клапане).
Перед установкой клапана необходимо убедиться в чистоте труб. Также важно, чтобы трубы находились на одной оси с клапаном.
Клапан должен быть защищен от напряжений изгиба и осевых усилий со стороны трубопроводов.
Максимальный момент затяжки накидных гаек патрубков должен составлять не более 25–30 Нм.

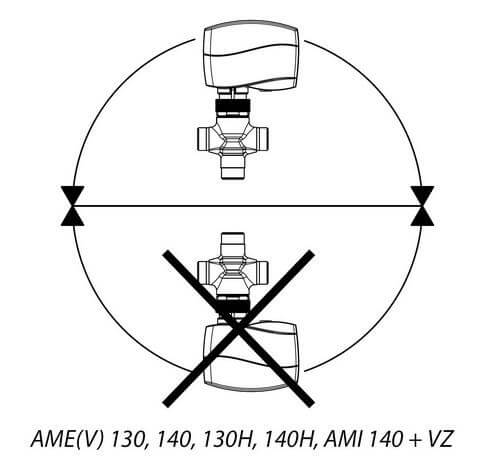

Привод следует устанавливать на клапане сбоку или сверху.
Необходимо оставить достаточное пространство для демонтажа привода при необходимости его текущего ремонта или замены.
Клапан нельзя устанавливать во взрывоопасных помещениях, а также в помещениях с температурой свыше 50 или ниже 2 °С. Его также нельзя подвергать воздействию открытого пара, сильных струй воды или капающих жидкостей.
Электропривод может быть повернут вокруг оси штока клапана в удобное для обслуживания положение (на 360°), после чего зафиксирован соединительной гайкой.

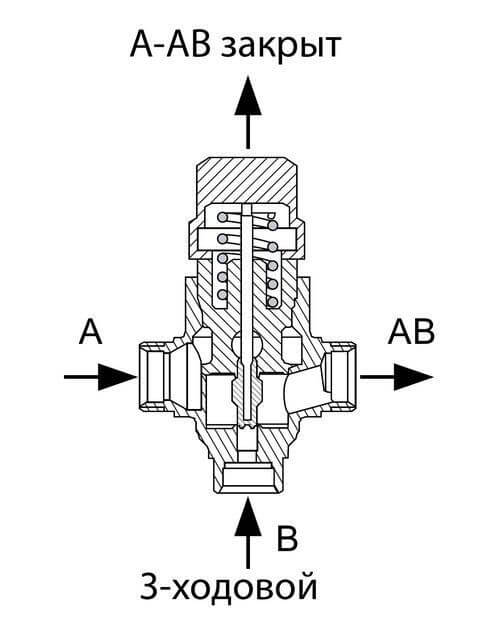

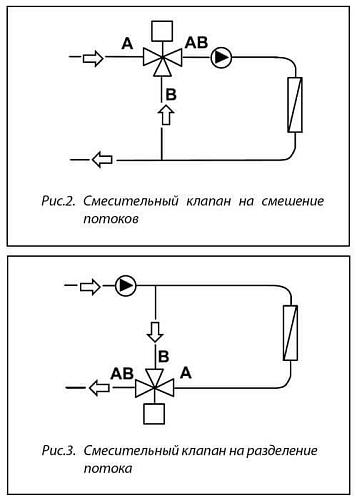

Клапан смесительный, поэтому направление потоков регулируемой среды должно корреспондироваться со стрелками на рис. 1, 2.
При необходимости использования клапана в функции разделительного его следует устанавливать на обратном трубопроводе
В комплекте с клапаном поставляется полная инструкция по монтажу. Качество воды в системе должно соответствовать стандарту VDI 2035.
