Danfoss AFD (003G1000) Регулятор давления 8-16 бар

 Danfoss AFD (003G1000) Регулятор давления 8-16 бар
Регулятор давления Danfoss AFD/VFG 2 , VFGS 2 (003G1000) «после себя» для использования в системах централизованного теплоснабжения.
При повышении давления после регулятора Danfoss AFD/VFG 2 , VFGS 2 (003G1000) (по ходу движения теплоносителя) клапан закрывается.

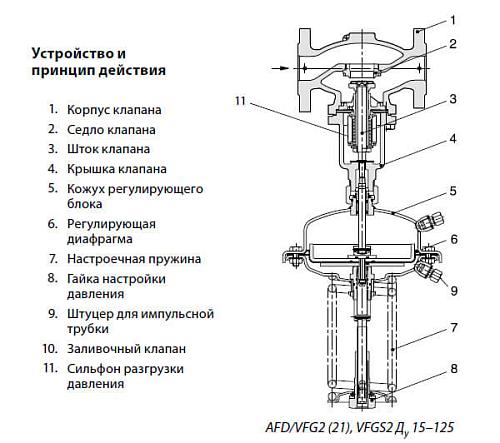

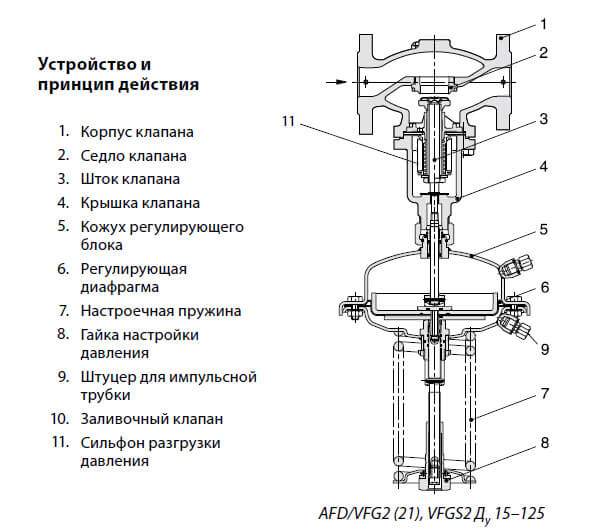

Регулятор Danfoss AFD (003G1000) состоит из:
- регулирующего фланцевого клапана типа VFG 2 / VFG 21 или VFGS 2 (для водяного пара).

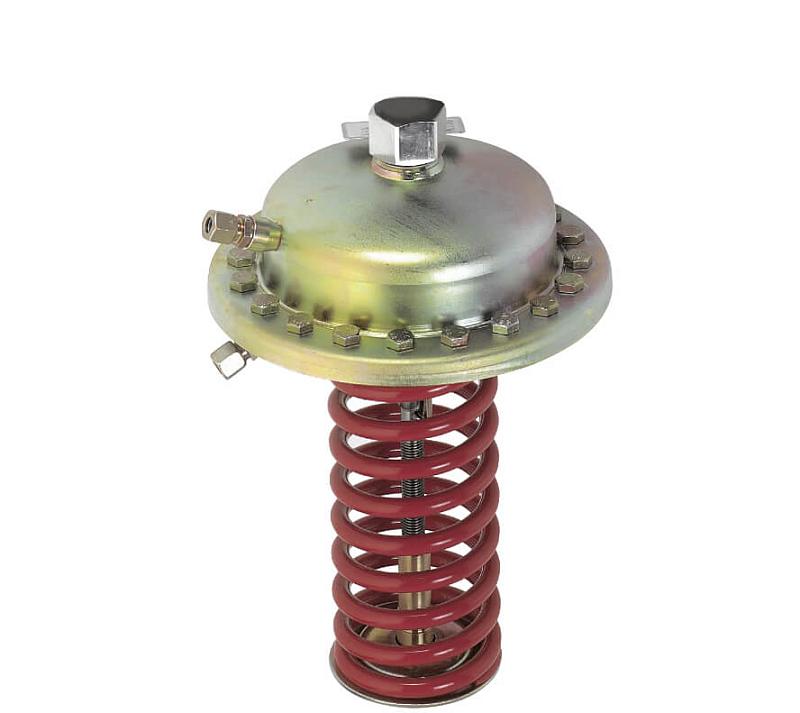

- регулирующего элемента типа AFD с диафрагмой и пружиной для настройки давления.
Принцип действия:
Если система находится в нерабочем состоянии, то клапан полностью открыт. Давление в системе после регулирующего клапана передается в полость под регулирующую диафрагму (со стороны настроечной пружины) через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление.
При возрастании регулируемого давления свыше установленного значения клапан прикрывается до тех пор, пока не установится равновесие между усилиями со стороны диафрагмы и пружины. Давление может быть отрегулировано изменением настройки.
