Danfoss AFA DN15–250 (003G1013) Блок регулирующий на клапан VFG 2 (0,05-0,35 бар)

Предназначен для применениях в системах централизованного теплоснабжения.
При повышении давления до регулятора клапан открывается.
Регулятор состоит из регулирующего фланцевого клапана, регулирующего элемента с диафрагмой и пружиной для настройки давления.

Регулятор давления Danfoss AFA (003G1013) – поддерживающий постоянное давление в трубопроводе до регулятора (по ходу движения теплоносителя). Предназначен для применения в системах централизованного теплоснабжения.
При повышении давления до регулятора клапан открывается.
Регулятор Danfoss AFA (003G1013) состоит из:
-регулирующего фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.
- регулирующего фланцевого клапана типа VFG 2 / VFG 21

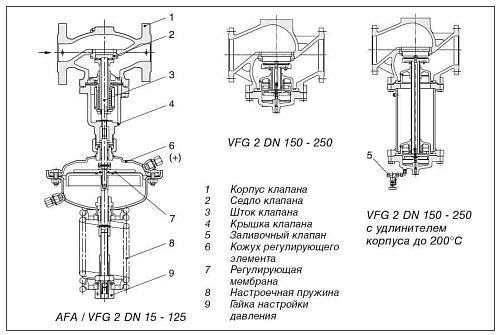

Устройство и принцип действия:
Если система находится в нерабочем состоянии, то клапан полностью закрыт. Давление в трубопроводе перед регулирующим клапаном передается в полость над регулирующей диафрагмой через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление.
При возрастании регулируемого давления свыше установленного значения клапан начинает открываться до тех пор, пока не установится равновесие между усилиями со стороны диафрагмы
и пружины. Давление может быть отрегулировано изменением настройки.
