Блок расширения ZE-44 для ZONT H2000+ PRO, Zont

Артикул: ML00005696

19 880 руб. / шт

В корзину

В наличии

Доставка в пределах МКАД: 700 руб

Срок доставки: до 2 дн.

Описание товара:

Предназначен для увеличения числа Входов/Выходов ZONT H2000+ PRO.Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line.Контролирует состояние охранных и информационных датчиков различного назначения.Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры.Управляет работой релейных и универсальных выходов.Поддерживает подключение дополнительных цифровых устройств.

Характеристики:

Все характеристики

Артикул

ML00005696

Код

267859

Производитель

ZONT

Страна

Россия

Дополнительные характеристики

Тип: / Напряжение питания / Поддерживаемые интерфейсы / Входы NTC / Проводные цифровые датчики температуры / Рабочий интервал окружающих температур / Габаритные размеры, мм / Корпус, крепление / - / - / - / - / - / - / -

Описание товара

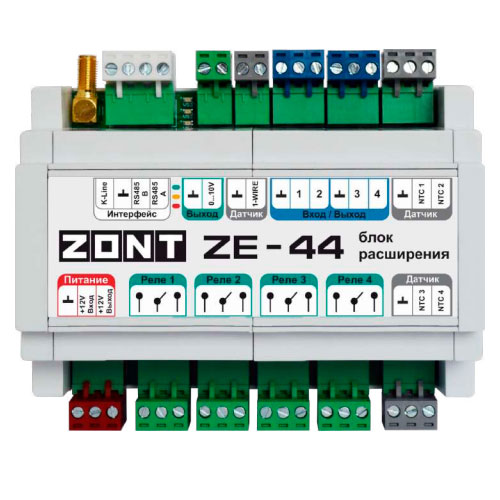

Блок расширения ZE-44 для ZONT H2000+ PRO, Zont
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ PRO и контроллера ZONT C2000+ применяется блок расширения ZONT ZE-44.

Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

4 дополнительных управляемых выхода
Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

4 дополнительных релейных выхода
Блок расширения ZE-44 имеет 4 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

4 специальных входа для датчиков NTC
Предназначены для прямого подключения помехозащищенных датчиков NTC-10.

1 аналоговый выход 0-10 В
Используется для подключения исполнительного устройства с пропорциональным управлением.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры
К блоку расширения ZONT ZE-44 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.

Интерфейсы обмена данными с контроллером ZONT

RS-485
Блок расширения ZE-44 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.

K-Line
Блок расширения ZE-44 может подключаться к контроллеру ZONT через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.

Радиочастоты

Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль.

Характеристики:

Артикул	ML00005696
Код	267859
Производитель	ZONT
Страна	Россия
Дополнительные характеристики	Тип: / Напряжение питания / Поддерживаемые интерфейсы / Входы NTC / Проводные цифровые датчики температуры / Рабочий интервал окружающих температур / Габаритные размеры, мм / Корпус, крепление / - / - / - / - / - / - / -
Тип:	Блок расширения
Напряжение питания	9-18 В от источника постоянного тока (в комплект не входит)
Поддерживаемые интерфейсы	RS-485 K-Line 1-wire
Входы NTC	4 шт.подключение датчиков NTC-10
Проводные цифровые датчики температуры	тип — DS18S20, DS18B20 Внимание — неоригинальные датчики могут не работать
Рабочий интервал окружающих температур	От минус 25 до плюс 50 °С
Габаритные размеры, мм	125 х 90 х 57
Корпус, крепление	Пластиковый, на DIN рейку
