 На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регулятора ZONT Climatic 1.3 применяются специальные блоки расширения ZONT EX-77. Максимальное количество подключаемых блоков к регулятору 6. Cистема отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic 1.3, может включать до 16 управляемых контуров.

Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 не более 200 метров.

2 дополнительных управляемых контура. Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых прямых/смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.

6 релейных входов. Блок расширения имеет 6 релейных входов. Они используются для прямого управления различными исполнительными механизмами.

Цифровые датчики температуры. Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры. Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора без указания наименования блока расширения EX-77, к которому эти датчики подключены.

2 входа могут быть использованы для подключения датчиков NTC.

ВНИМАНИЕ! Настройки контуров, добавляемых Блоком расширения, выполняются только в личном кабинете веб сервиса Регулятора.

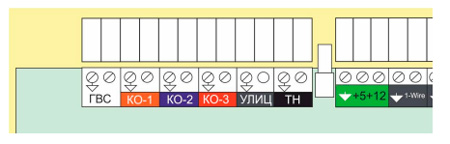

• В случае размещения блока расширения EX-77 в непосредственной близости от Регулятора подключите устройство к клемме “+5+12” Регулятора, предназначенной для питания внешних устройств
• В случае размещения блока расширения EX-77 на удалении от Регулятора необходимо использовать блок питания на 12 В
• В случае использования отдельного блока питания для блока расширения EX-77 необходимо проводом соединить клеммы “минус” Регулятора.


Регулятором осуществляется через интерфейсы RS-485 или интерфейс K-Line.
Для подключения необходимо соединить соответствующие клеммы блока расширения EX-77 и Регулятора.

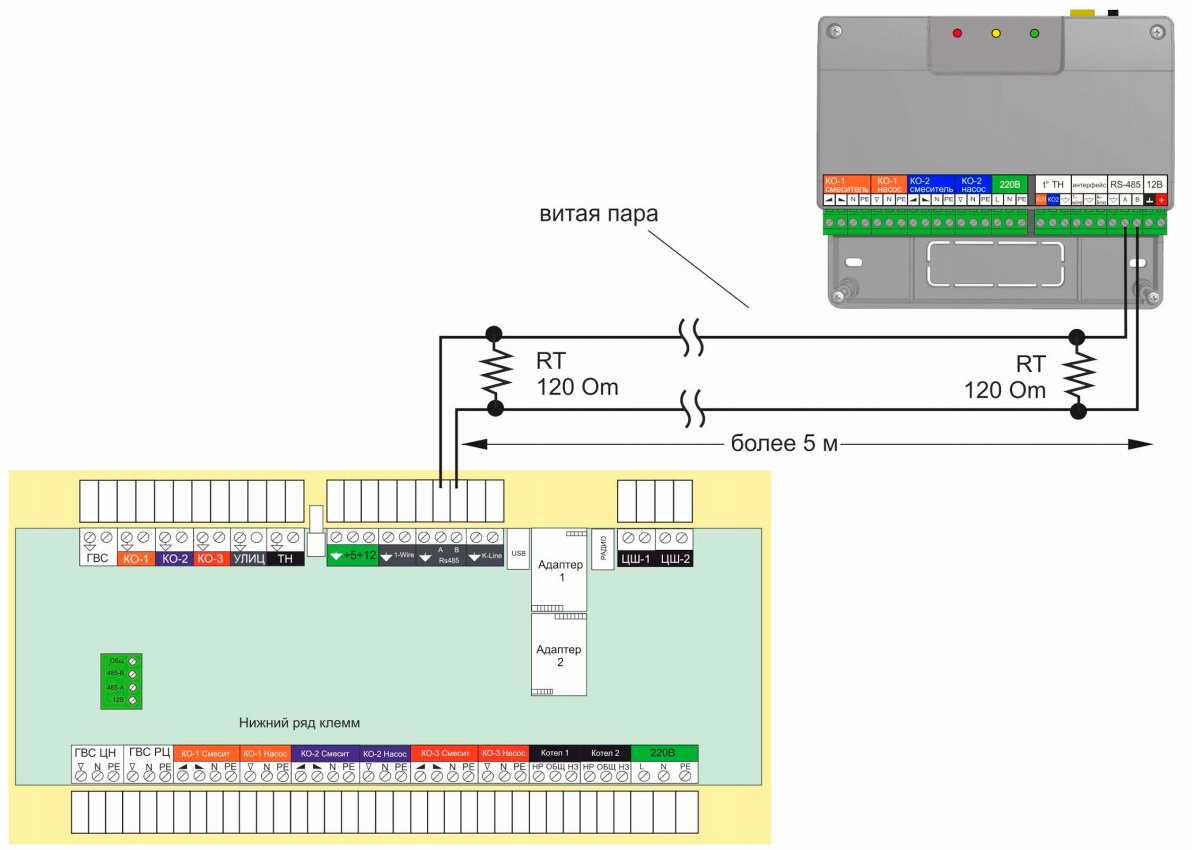

При подключении через интерфейс RS-485 необходимо соблюдать «полярность» подключения. Клемма «А» блока расширения EX-77 должна быть подключена к клемме «А» Регулятора, а клемма «B» – к клемме “В”. Максимальная длина линии K-Line не более 10-ти м. Максимальная длина линии RS-485 не более 200 метров.

При больших длинах рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами A и B с обоих концов линии и использовать кабель UTP (витую пару) CAT5.
