Описание товара:
Брызгозащищенный хромированный корпус. Позолоченные электроды контактной пластины. Защита от ложных срабатываний. Возможность фиксированного и нефиксированного напольного монтажа. Поддержка соединения датчик-датчик. В комплекте с проводом 4 м (под заказ до 500 м, заказная длина + 25 руб./м). В системах Эксперт используется версия датчика Классика с двумя разъемами (проходной для создания цепей датчиков).
Характеристики:
Артикул
АК40
Код
103376
Производитель
Страна
Россия
Описание товара

Проводной датчик «Аквасторож Классика» АК40, ТК15 предназначен для непосредственного определения потопа - когда вода затекает на датчик, он подает сигнал управляющему контроллеру, который оповестит пользователя о протечке и закроет краны подачи воды.

  • Хромированный декоративный корпус защищает от ложных срабатываний;
  • Ультранизкое напряжение (менее 2,7 В) обеспечивает полную электрическую безопасность;
  • Легкий монтаж с возможностью установки в фиксированном положении при сохранении легкого доступа к сенсорам-электродам;
  • Тонкие провода для скрытого монтажа;
  • Усовершенствованная контактная пластина с позолоченными электродами;
  • Продуманная схема подключения с возможностью построения разветвленной сети датчиков;
  • Нулевое потребление электричества в режиме ожидания;
  • Возможно сочетание датчиков «Классики» с датчиками «Эксперт».

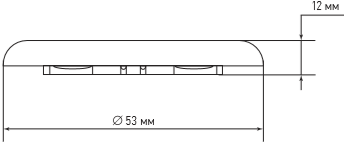

 Проводной датчик Аквасторож - Габаритные размеры.png

Проводной датчик протечки «Аквасторож Классика» АК40, ТК15 состоит из контактной пластины с позолоченными электродами, основания датчика и декоративного брызгозащитного колпачка. В комплекте с датчиком поставляется соединительный провод.

Конструкция проводного датчика Аквасторож.png

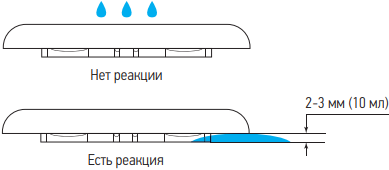

Датчики реагируют только в случае затекания воды под контактную пластину. Чтобы система среагировала на попадание воды на датчик протечки, необходимо, чтобы под под декоративным колпачком образовалась лужица воды (от 10 мл). На брызги, попадающие на декоративный колпачок без образования лужицы под сенсором, система не реагирует.

Реакция проводного датчика на залив.png

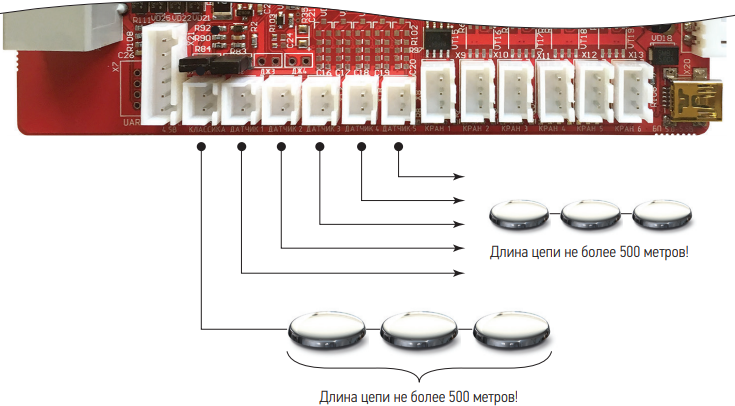

Подключение датчиков к контроллеру «Аквасторож Классика». На плате контроллера «Аквасторож Классика» имеется шесть разъемов для подключения цепей датчиков. К любому из разъемов может быть подключена цепь, состоящая из датчиков «Классика». Количество датчиков неограниченно, однако длина провода цепи не должна превышать 500 метров

Подключение датчиков Классика.png

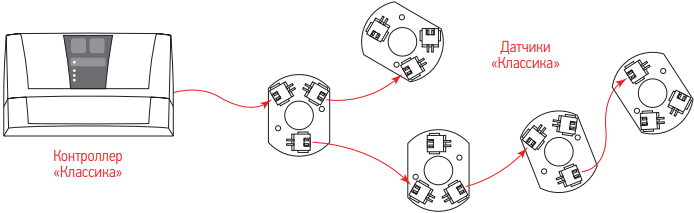

Монтаж датчиков «Аквасторож Классика». Каждый датчик «Аквасторож Классика» имеет три разъема. Электрически все разъемы параллельны, поэтому нет разницы, к какому разъему будет подключен провод от контроллера и к каким разъемам будут подключены следующие датчики.

Схема монтажа датчиков Классика.png

Датчики системы «Аквасторож» можно устанавливать как со скрытой прокладкой проводов, так и с открытой. Скрытая прокладка провода возможна даже при законченном ремонте, в этом случае можно проложить провод в межплиточные швы. Также датчики можно устанавливать в фиксированном или нефиксированном положениях. При установке датчиков в труднодоступных местах, например, под кухонным гарнитуром, под стиральной машиной и т.п., рекомендуется нефиксированный тип установки. В этом случае будет возможно вытянуть датчик из-под стиральной машины для его просушки. Если датчик является разветвителем (датчик «Классика»), т.е. к нему может быть подключен другой датчик, к ним применяются те же требования по остаточным длинам.

Расстояние от точки выхода провода до края основания корпуса датчика должно быть 5-6 мм. Длина видимой части провода 30-35 мм. Основание датчика фиксируется к полу винтом или двусторонним скотчем.

Рекомендации по расположению проводных датчиков:

1. Устанавливайте датчики вне зоны постоянного прямого обильного падения брызг (где может образоваться лужица), во избежание ложного срабатывания системы.
2. Устанавливайте датчики в непосредственной близости от водопровода и санитарно-технических приборов (за унитазом, под раковиной и т.п.).
3. Один из датчиков необходимо размещать в нефиксированном положении в сантехшкафу. Установка без фиксации позволит легко вытянуть датчик за провод наружу через сантехнический люк.
Характеристики:
Артикул АК40
Код 103376
Производитель Аквасторож
Страна Россия
